Khoan ngầm có định hướng là gì? Ưu và nhược điểm của công nghệ này?

Công nghệ khoan ngầm là công nghệ kích ống cơ học không rãnh sử dụng các giàn khoan không rãnh để đặt các đường ống công cộng ngầm khác nhau mà không cần phá hủy bề mặt. Nó được sử dụng rộng rãi trong các cơ sở đặt đường ống như cấp nước, cấp điện, thông tin liên lạc, đường ống dẫn khí đốt, dầu khí và nước thải. Nó thích hợp với các điều kiện đất như cát, đất sét và đá cuội (với hàm lượng ít hơn). Dịch vụ khoan ngầm có ưu điểm là tốc độ thi công nhanh, độ chính xác thi công cao và giá thành rẻ.

Công nghệ khoan ngầm định hướng ngang thường thích hợp cho các ống thép và đường ống có đường kính nhỏ hơn 1200mm. Trình tự thi công của giàn khoan định hướng ngang đi qua đường ống là: thăm dò đường ống và khảo sát địa chất, thiết kế dẫn hướng khoan, thi công định hướng, doa rút, hàn ống, rút ​​đường ống. Trong số đó, khảo sát đường ống ngầm sử dụng máy dò đường ống để phát hiện điều kiện địa chất và vị trí chôn lấp đường ống, tạo cơ sở cho việc thiết kế quỹ đạo khoan lái. Sau đó, theo nguyên tắc đặt và nghiêng đường ống được thiết kế trước, cần khoan của mũi khoan thí điểm có thể được điều khiển bởi máy khoan để khoan một lỗ thí điểm với độ lệch ít so với quỹ đạo thiết kế và cố gắng khớp với mũi khoan thí điểm càng nhiều càng tốt.

KHOAN NGẦM CÓ HƯỚNG DẪN

Khoan định hướng cho phép chôn các mạng lưới trong các tình huống mà việc đặt trong rãnh là khó hoặc thậm chí là không thể.

Nó cho phép bạn băng qua kênh, sông, đường bộ và đường sắt mà không ảnh hưởng lớn đến hoạt động ngoài trời.

Kỹ thuật khoan định hướng được thực hiện theo 3 giai đoạn:

GIAI ĐOẠN 1: KHOAN THÍ ĐIỂM

Việc bắn thử cho phép tạo ra một đường hầm có đường kính nhỏ đầu tiên, sau đó sẽ dùng làm đường dẫn cho các hoạt động doa. Hoạt động này đòi hỏi sự phối hợp tuyệt vời giữa thợ khoan và kỹ sư hướng dẫn.

Trong nền đất yếu

Việc khoan được thực hiện bằng một công cụ "phun áp lực cao" xuyên qua mặt đất dưới tác động của chuyển động quay và lực đẩy.

Bùn khoan bao gồm hỗn hợp nước và bentonit được bơm vào dưới áp lực bởi dây khoan, vai trò của nó là nhiều thứ:

giúp làm mất ổn định của mặt đất, bôi trơn và làm mát dụng cụ, củng cố các thành của lỗ khoan, loại bỏ các hom ra khỏi lỗ.

Ở địa hình đá

Việc sử dụng mô tơ bùn được trang bị tricone mũi khoan giúp xe có thể vượt qua những địa hình khó. Sự thâm nhập vào đất cũng xảy ra dưới tác động kết hợp của chuyển động quay và đẩy.

Bùn tiêm

bôi trơn và làm mát dụng cụ, tăng cường các thành của lỗ khoan, xoay tricone, loại bỏ sự chậm trễ khỏi lỗ.

Trong cả hai trường hợp, một hố nằm ở đầu hố khoan được sử dụng để chứa bùn thừa. Một hố cũng cần thiết khi đến nơi.

GIAI ĐOẠN 2: BORING

Việc khoan thí điểm được thực hiện, các lỗ khoan liên tiếp đến đường kính cuối cùng sẽ cho phép kéo vỏ bọc hoặc đường ống một cách an toàn.

Doa được thực hiện bằng cách sử dụng doa có đường kính và loại khác nhau tùy thuộc vào thành phần của đất.

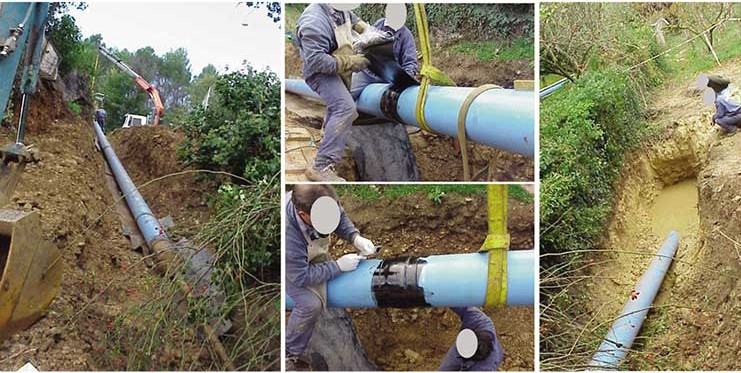

GIAI ĐOẠN 3: KÉO DÀI ỐNG HOẶC VỎ

Khi đường hầm khoan ở đường kính cuối cùng, ống bọc hoặc ống được kéo với đầu kéo chặt để ngăn bùn khoan xâm nhập.

Quản lý bùn khoan

Tùy thuộc vào quy mô khoan được thực hiện, số lượng bùn được tạo ra và tính chất của đất, có hai kịch bản phát sinh:

1 - Bùn đã mất

Lượng bùn ít, sau đó sẽ bị lãng phí, tức là không thể tái sử dụng, sẽ được bơm vào hố bắt đầu, chứa trong bể chứa, sau đó được đưa ra ngoài khi kết thúc công việc.

2 - Bùn tái chế

Số lượng bùn là đáng kể, sau đó nó được đưa lên và tái chế.

Bùn khoan được bơm vào hố bắt đầu và được đưa đến bộ phận tái chế, sau khi phân tích, nó được đưa trở lại bể cấp liệu bơm phun và trở lại hố khoan thông qua các ống khoan.

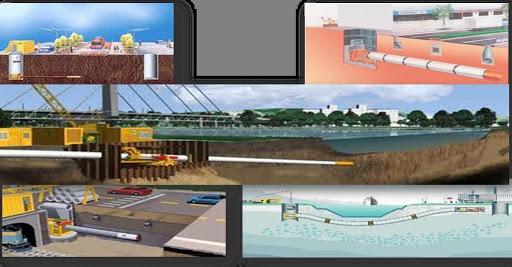

Công nghệ khoan ngầm khoan định hướng: đặt mạng lưới không rãnh

Chuyên môn của chúng tôi

Vượt chướng ngại vật tự nhiên (sông, ...) hoặc cơ sở hạ tầng (đường sắt, đường ngang, đường ô tô, ...) mà không phải làm gián đoạn giao thông bằng cách mở rãnh.

Phương tiện của chúng tôi

Chúng tôi có các máy khoan ngầm tiêu biểu sau:

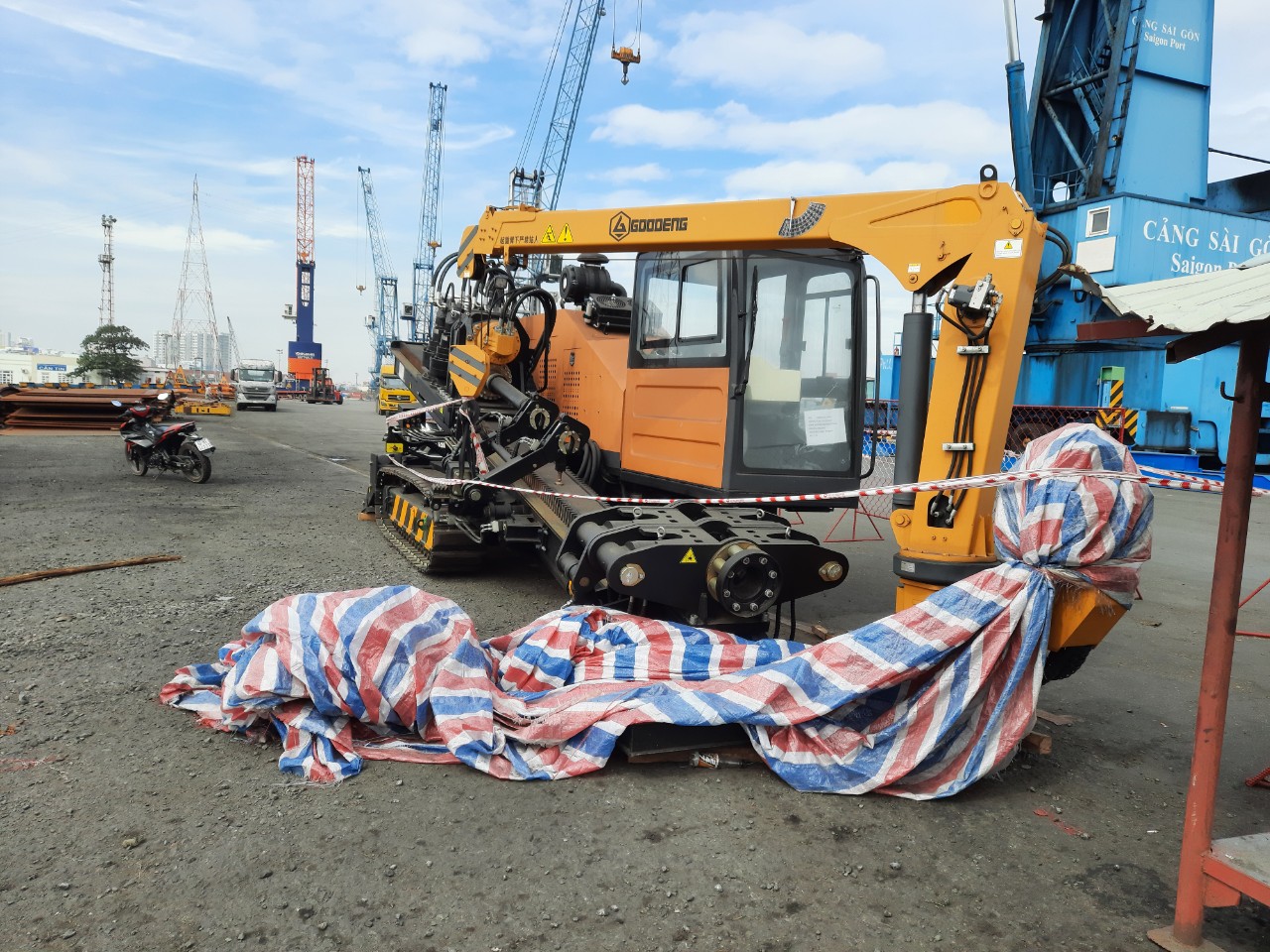

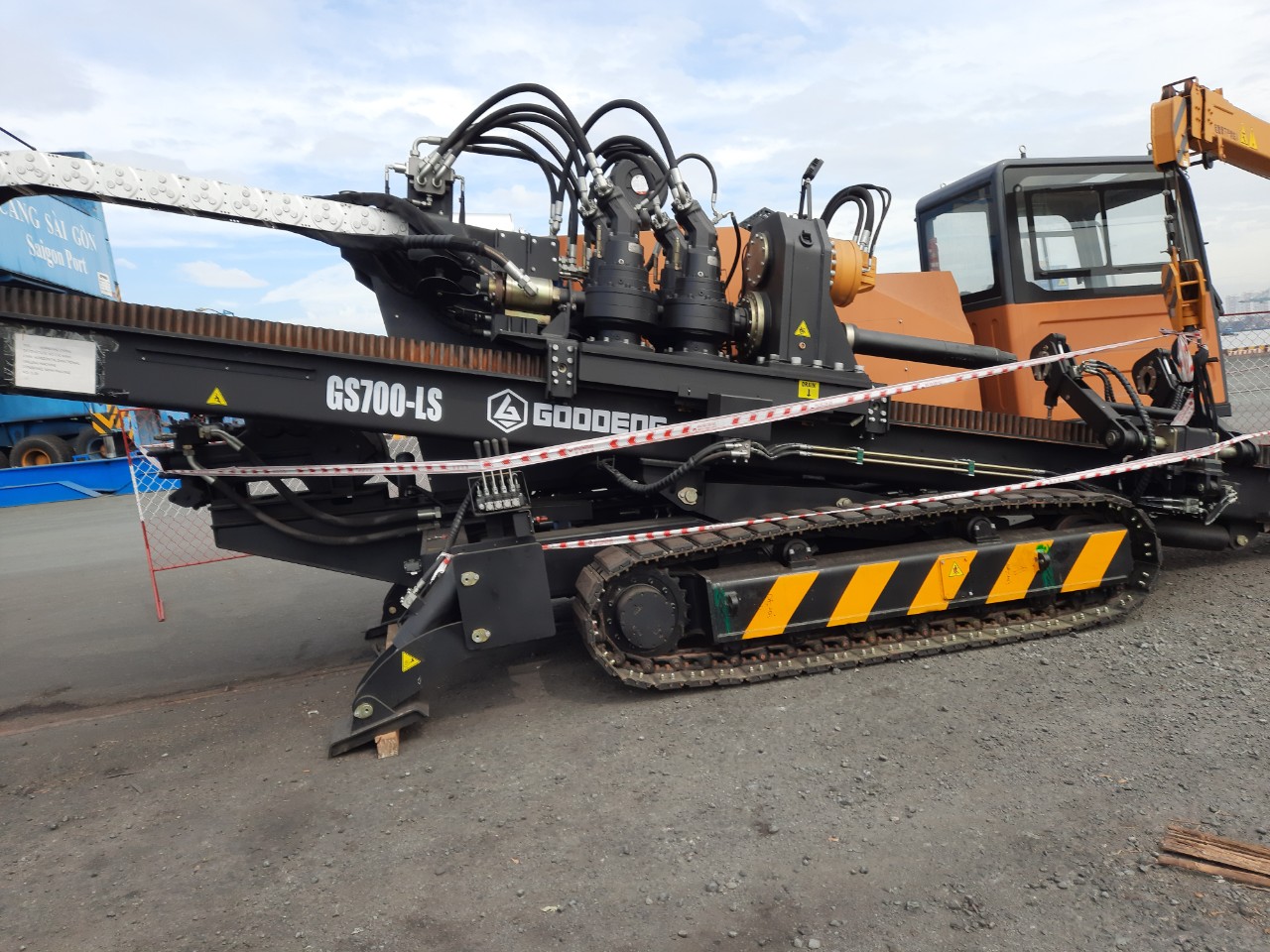

Máy khoan GS700-LS phù hợp để thực hiện các công việc khoan định hướng trên mọi loại địa hình và có khả năng khoan trong đá với khoảng cách tối đa 200 mét.

Tính năng của máy khoan ngang GS700-LS

- Lực đẩy lớn

- 16 tấn

- Đường kính mở rộng lên đến 450mm (tùy thuộc vào mặt đất)

- Thực hiện khoan có hướng dẫn ở khoảng cách lên đến 150 m q

- Với sự giúp đỡ của một trục chính quay và phi công khoan, quỹ đạo khoan được kiểm soát chính xác

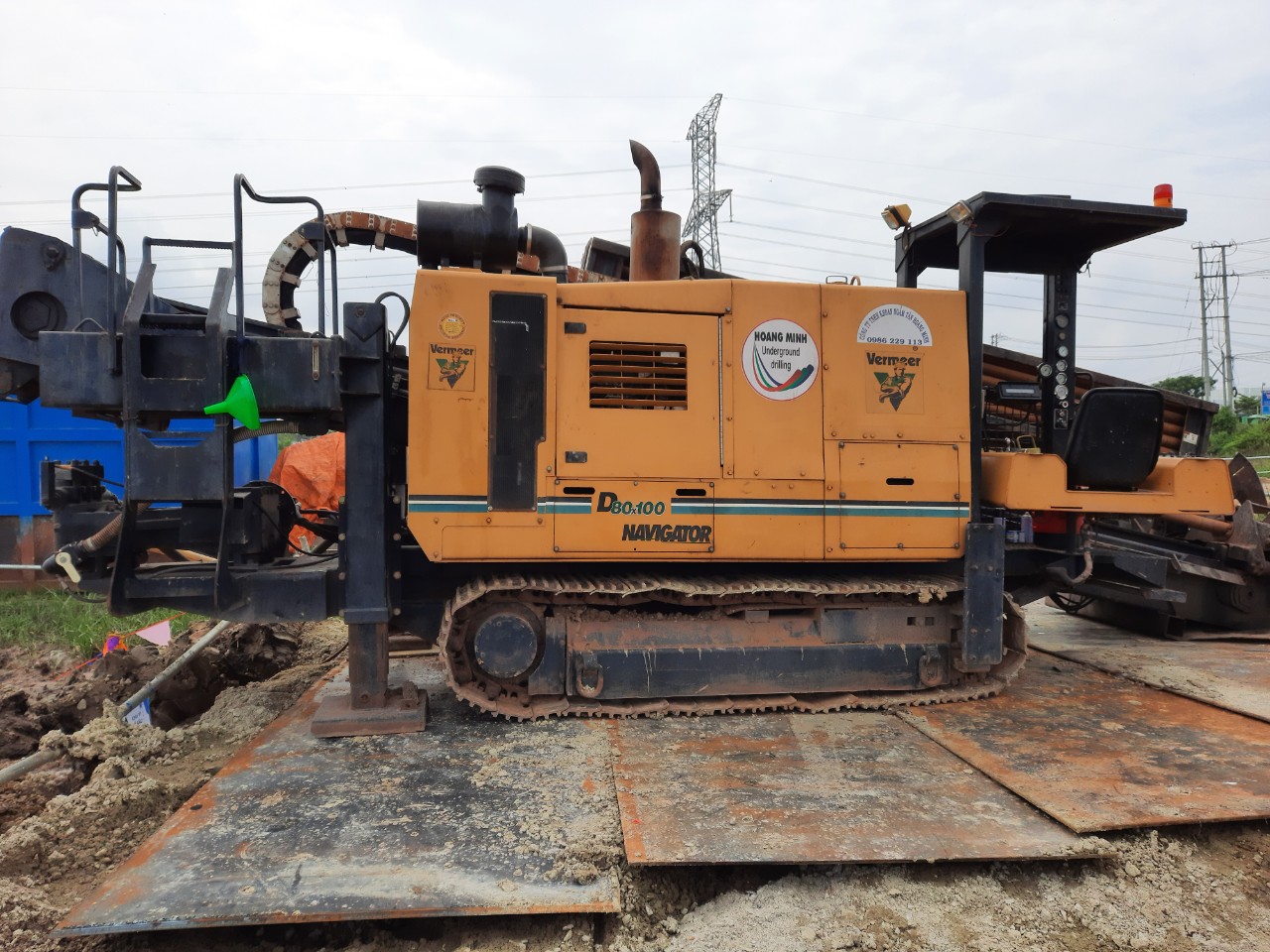

Máy khoan Vermeer D80x100

- Năm xây dựng: 2004

- Giờ: 3700

Kích thước:

- LxWxH: 840x236x244 cm

- Trọng lượng: 16.900 kg

Hoạt động:

- Mô-men xoắn cực đại 13.560 Nm

- Tốc độ trục chính tối đa: 190 vòng / phút

- Lực kéo: 36,3 tấn

Drillrods FireStick trên giàn khoan:

- Chiều dài: 4,5 mét

- Đường kính ống: 8,9 cm

- 36 que, 162 m. bao gồm

Tiêu chuẩn có sẵn trên máy:

- Hệ thống nạp que tự động

- Đường ray thép

- Hệ thống neo tự động

- Thắp sáng

- Hoạt động quay ba tốc độ

- Điều khiển tốc độ có thể điều chỉnh

- Bán cabin

Động cơ:

- Cummins 200hp

Bơm bentonit áp suất cao:

- tối đa 567 lít mỗi phút

- áp suất tối đa 69 bar

Đi kèm với một máy bơm bên ngoài 1200L, bộ trộn bentonite với gói năng lượng.
