Kỹ thuật khoan ngầm đặt cáp quang dưới làn đường cao tốc

Ngày đăng: 10/03/2021

1741 Lượt xem

0 Đánh giá

Khoan ngầm đặt cáp quang dưới làn đường cao tốc với kỹ thuật khoan thẳng, các ống dẫn cáp ngầm được dẫn xuyên qua mặt đất và đá.

Viettel Telecom có kế hoạch cung cấp cho 80% hộ gia đình ở Việt Nam với ít nhất 50 megabit / giây vào năm 2021. Để đảm bảo rằng môi trường và các tuyến đường giao thông bị ảnh hưởng tiêu cực ít nhất có thể khi đặt cáp, Viettel Telecom sử dụng một công nghệ đặc biệt tại các vị trí nhạy cảm như đường cao tốc: quy trình khoan định hướng.

Làm thế nào để lắp đặt một đường cáp quang từ Viettel Telecom đến được với khách hàng? Rất đơn giản: đào đường phố hoặc vỉa hè bằng máy xúc, đặt các ống dẫn cáp và sau đó "bắn" cáp. Trong nhiều trường hợp, nó cũng hoạt động. Nhưng vẫn có những trường hợp ngoại lệ. Ví dụ, khi một tòa nhà, một tuyến đường sắt, một vùng nước hoặc một con đường chính hay đường cao tốc bị cản trở. Và làm việc theo cách của bạn trong một công viên thành phố hoặc biotope với thiết bị nặng cũng không được chấp nhận về mặt môi trường và xã hội.

Đó là lý do tại sao Viettel Telecom sử dụng kỹ thuật lắp đặt thân thiện với môi trường trong những trường hợp như vậy - Kỹ thuật khoan ngầm đặt cáp quang dưới làn đường cao tốc. "Mánh" ở đây: Cáp được luồn dưới chướng ngại vật như làn đường cao tốc. Do đó không cần đào các kênh trên mặt đất. Điều này tốt cho môi trường, cho đường xá, vỉa hè và các tòa nhà. Bởi vì chúng được đào dưới hầm, có thể nói, và có thể tiếp tục được sử dụng mà không bị hạn chế.

Khoan ngầm đặt cáp quang dưới làn đường cao tốc với kỹ thuật khoan thẳng, các ống dẫn cáp ngầm được dẫn xuyên qua mặt đất và đá. Điều này giúp tiết kiệm việc đào đường và không gian mở. Sông ngòi, kênh rạch cũng có thể được “đào hầm chui”.

Hai cái hố nhỏ - thế là xong!

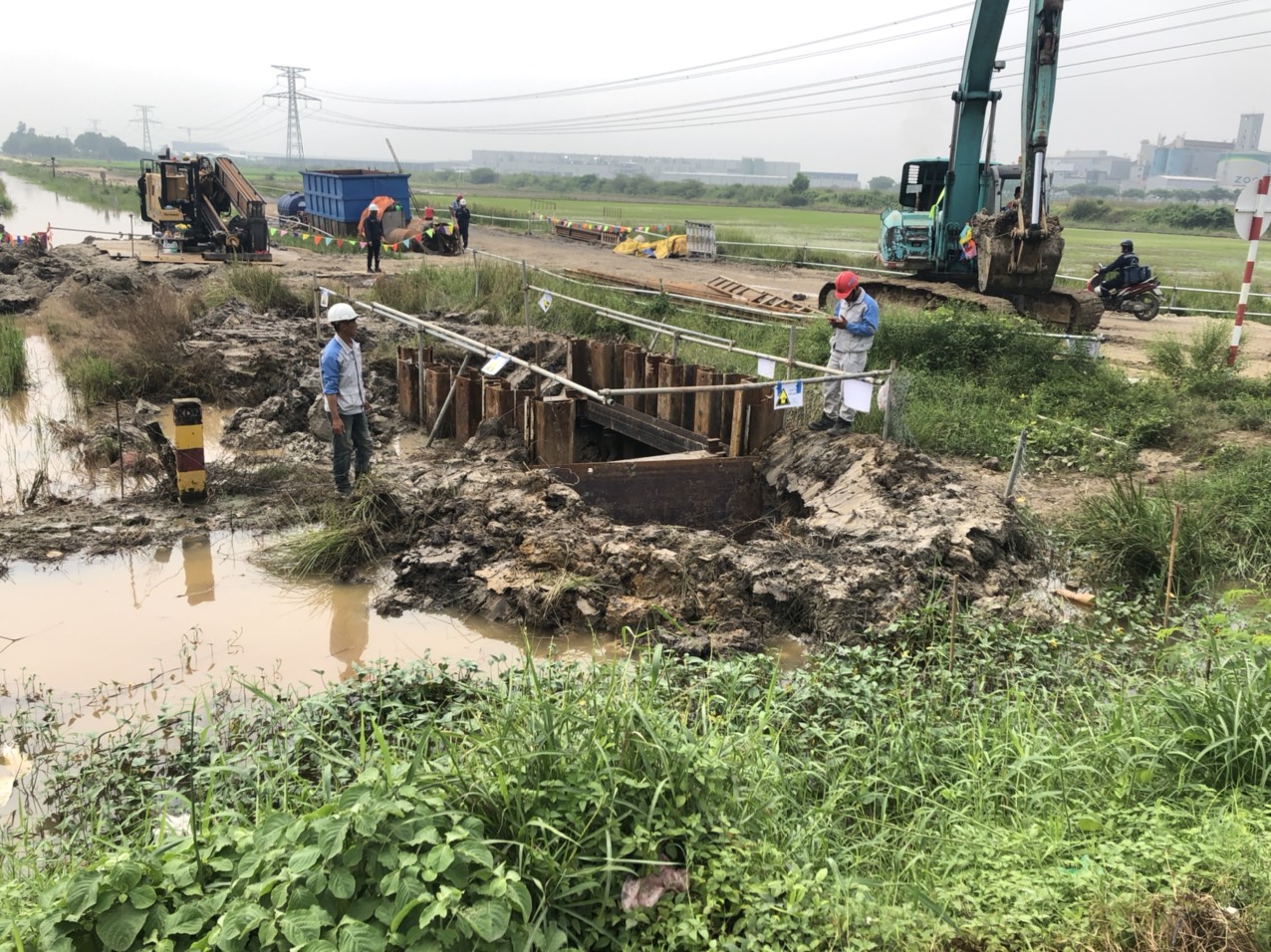

Với kỹ thuật khoan ngầm đặt cáp quang dưới làn đường cao tốc chỉ phải đào hai hố, mỗi hố có diện tích khoảng ba mét vuông và sâu hai mét. Đầu tiên, một lỗ thử nghiệm được tạo ra. Để làm điều này, một máy khoan định hướng gắn các thanh khoan vào hố bắt đầu và lái mũi khoan theo một góc so với mặt đất. Khi đã đạt đến độ sâu mong muốn, nó tiếp tục theo chiều ngang - theo hướng của hố mục tiêu. Cứ ba mét lại có một chi tiết mới được vặn vào cần khoan. Máy khoan ngang thực hiện điều này phần lớn tự động.

Để việc khoan ngầm đặt cáp quang dưới làn đường cao tốc không bị tuột tay, kỹ thuật viên thường xuyên kiểm tra đầu khoan hiện đang ở đâu và ở độ sâu bao nhiêu. Với mục đích này, chuyên gia sử dụng thiết bị định vị trên bề mặt. Nó ghi lại các tín hiệu từ một máy phát gắn vào đầu khoan. Chuyên gia chuyển tiếp dữ liệu tới trình điều khiển của máy rửa bát bằng sóng vô tuyến hoặc điện tử. Nếu cần, nó sẽ sửa hướng của lỗ.

Máy khoan cũng được trang bị màn hình LC hiển thị vị trí của ống khoan. Điều này làm cho việc điều động dễ dàng hơn và đảm bảo rằng đầu khoan đến mục tiêu với độ chính xác (gần như) centimet.

Nhưng tại sao toàn bộ điều được gọi là "khoan xả"? Rất đơn giản: Đất tơi xốp được vận chuyển trở lại hố bắt đầu bằng dung dịch khoan làm từ nước và bentonit, một hỗn hợp khoáng sét thân thiện với môi trường. Ở đó, hỗn hợp sẽ được đóng gói trong các thùng vận chuyển và có thể được xử lý theo cách thân thiện với môi trường. Bentonite cũng dùng để ổn định thành lỗ khoan.

Nó đang trở nên nghiêm trọng: khoan mở rộng và kéo cáp

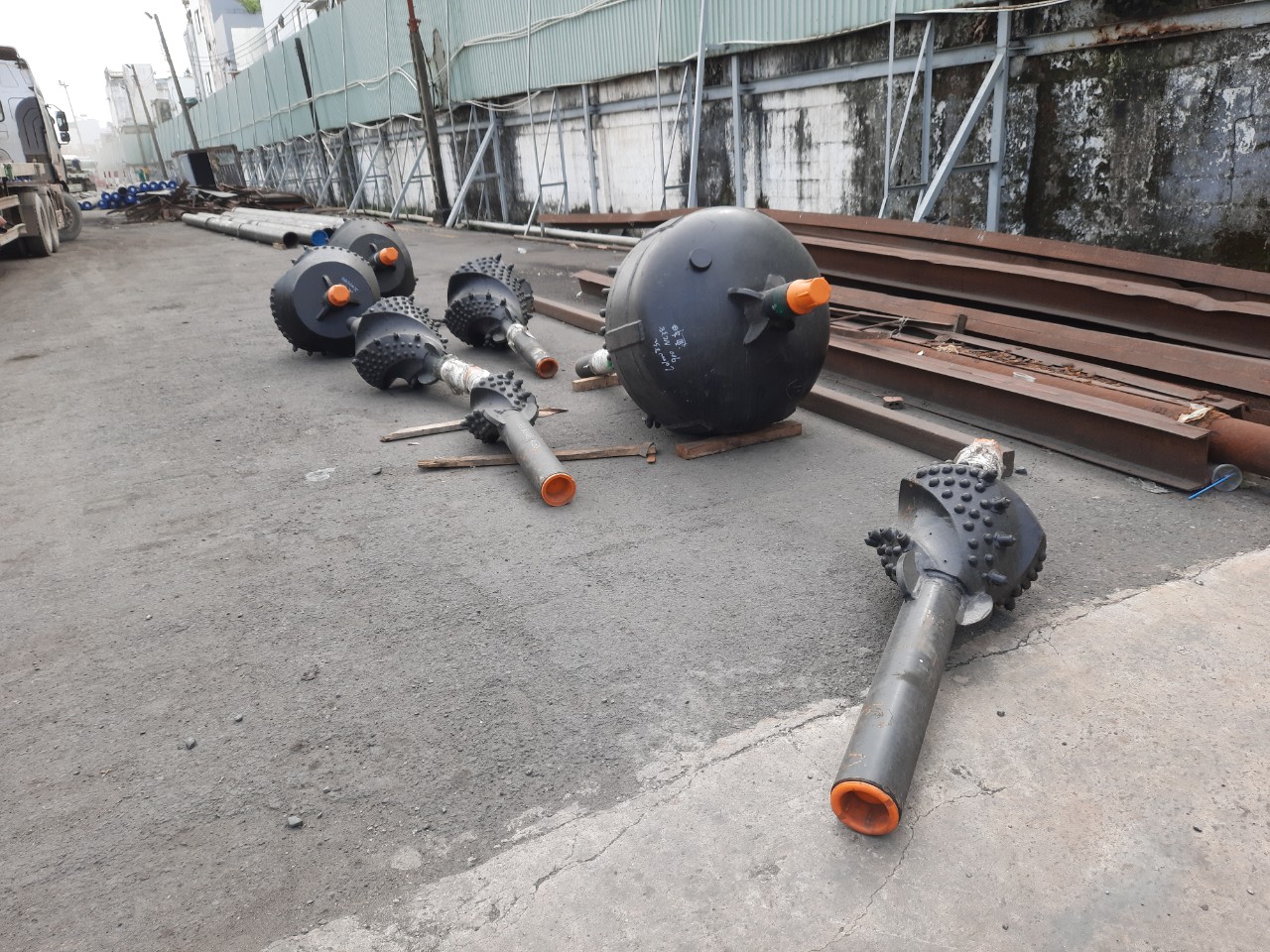

Ngay sau khi đầu khoan đã đến hố mục tiêu, giai đoạn thứ hai bắt đầu: mở rộng hoặc doa lỗ. Kỹ thuật khoan ngầm đặt cáp quang dưới làn đường cao tốc được sử dụng để mở rộng lỗ khoan để các dây cáp có thể được kéo qua mà không gặp bất kỳ trở ngại nào. Với mục đích này, đầu khoan được thay thế bằng một mô hình lớn hơn và sau đó được rút ra theo hướng của lỗ bắt đầu, từ đó điều khiển lại đến lỗ mục tiêu và cứ tiếp tục như vậy cho đến khi đường kính của lỗ là "chính xác".

Bằng cách này, có thể tạo ra các kênh khoan có đường kính khoảng 140 đến 170 mm. Trong nhiều trường hợp, ngay cả một lỗ mở rộng duy nhất cũng đủ để đạt được đường kính mong muốn. Trước khi kéo đầu khoan trở lại mũi khoan lần cuối, các chuyên gia sẽ gắn dây cáp vào đầu khoan. Bằng cách này, cáp đi ngầm qua kênh khoan trở lại hố xuất phát - đã xong!

Tuy nhiên, có thể xảy ra trường hợp mũi khoan bị kẹt, chẳng hạn như khi băng qua vùng đất khó với đá hoặc đống đổ nát. Trong những trường hợp như vậy, cần phải có một chiếc búa, hay chính xác hơn là một chiếc máy khoan định hướng với cơ cấu búa được tích hợp sẵn. Điều này có nghĩa là các lỗ cũng có thể được khoan ở tầng 5. Nhóm 5 bao gồm các loại đất khó loại bỏ, 30% trong số đó là đá thô hơn với đường kính hơn 63 mm - tức là "vật liệu cứng".

Tốt cho môi trường và cư dân

Với giàn khoan định hướng, có thể tạo ra các ống dẫn cáp có chiều dài từ 500 đến 700 mét. Các máy hiệu suất cao đặc biệt thậm chí còn quản lý khoảng hai km.

So với các phương pháp đào đường, vỉa hè và không gian mở khác, kỹ thuật khoan ngầm đặt cáp quang dưới làn đường cao tốc bằng phẳng có một số ưu điểm: Nó nhẹ nhàng trên bề mặt, tức là không ảnh hưởng đến đường phố, khu vườn hoặc ống sinh học. Việc chuyển hướng gây phiền nhiễu và đóng cửa một phần đường bộ hoặc đường sắt không còn cần thiết nữa. Một điểm cộng khác là không yêu cầu các đơn xin xây dựng phức tạp và các thủ tục phê duyệt dài dòng.

Tóm lại: Khoan ngầm đặt cáp quang dưới làn đường cao tốc bằng phương pháp khoan định hướng là một điều tốt. Nhưng không chỉ vì nó thân thiện với môi trường và dễ chăm sóc. Quan trọng hơn, nó cho phép Viettel Telecom cung cấp cho khách hàng của mình một cơ sở hạ tầng băng thông rộng phù hợp với tương lai - ngay cả ở những nơi mà việc đặt cáp là một thách thức thực sự.

Để lắp đặt sợi quang và do đó phát triển khu công nghiệp, Viettel Telecom phải được vượt qua KW 37 ở địa điểm Bình Thuận. Ở đây đã sử dụng phương pháp khoan định hướng ngang. Điều này được sử dụng ở bất cứ nơi nào kỹ thuật dân dụng truyền thống đạt đến giới hạn của nó. Vì hầu như không có công việc trên bề mặt, quá trình khoan định hướng ngang có thể được mô tả là rất thân thiện với môi trường, ngay cả khi nó rất tốn kém.

Giàn khoan định hướng ngang đã khoan một kênh ngầm dưới đường ô tô giữa hố xuất phát và mục tiêu. Cần khoan có đường kính nhỏ hơn đầu khoan, do đó một khoảng trống hình khuyên được tạo ra trong quá trình khoan mà qua đó có thể xả các cành giâm ra ngoài. Cần khoan được vặn với nhau từng mảnh trong quá trình khoan. Khi rút cần khoan, các ống dẫn có thể được rút vào. Tổng cộng có 3 ống HDPE được kéo vào. Điều này có nghĩa là tương lai đã được nghĩ đến, vì công suất vượt xa các kích thước vật chất mà chính phủ liên bang yêu cầu. Lỗ khoan có chiều dài 110m ở độ sâu 4m.

Khoan ngầm đặt cáp quang dưới làn đường cao tốc

Điểm đặc biệt của quy trình khoan ngầm đặt cáp quang dưới làn đường cao tốc là điều khiển mũi khoan bằng đầu khoan có thể điều khiển được. Nó được làm phẳng ở bên cạnh và chứa một bộ truyền cho phép xác định vị trí ba chiều cũng như hướng, độ nghiêng và góc của đầu khoan với độ chính xác đến từng centimet. Máy phát có thể được xác định bằng thiết bị theo dõi trên bề mặt trái đất, nhờ đó có thể xác định vị trí của đầu khoan bất cứ lúc nào. Với sự trợ giúp của máy phát, mũi khoan có thể được đưa đến vị trí mong muốn và hướng khoan có thể được thay đổi và điều chỉnh trên đường đi.

Chính xác, nhanh chóng và thân thiện với môi trường: Với công nghệ khoan tiên tiến và nhiều năm kinh nghiệm, chúng tôi chuyên khoan ngang trên mọi loại đất.

Chúng tôi đã làm việc trên khắp nước Việt Nam cho khách hàng của mình, bao gồm các nhà cung cấp lớn trong lĩnh vực viễn thông như Viettel và các công ty trong lĩnh vực nước và nước thải, kể từ năm 2010.

Chúng tôi đang đặt các đường dây ngầm không có rãnh. Điều này có lợi thế là các bề mặt vẫn đóng. Đối với khách hàng của chúng tôi, chúng tôi có thể khoan qua toàn bộ các địa phương mà không cần phải đào đường để đặt đường ống và dây cáp. Khoan ngầm đặt cáp quang dưới làn đường cao tốc, làn đường ô tô và các giao cắt sông cũng không phải là trở ngại đối với chúng tôi, vì tuyến đường khoan chạy dưới đường và sông.

Với một mũi khoan đá đặc biệt, chúng tôi cũng có thể khoan qua đá, đá và thậm chí cả đá granit. Với đơn đặt hàng của chúng tôi, có thể thực hiện được các lỗ khoan có chiều dài lên đến 250 mét và đường kính 500 mm. Với điều này, chúng tôi có thể khoan các lỗ có tổng chiều dài từ 10 km trở lên trên các công trường xây dựng lớn trong thời gian ngắn.

Đây là cách chúng tôi thực hiện thành công quy trình khoan định hướng ngang của mình:

Khi khoan ngang, các ống bảo vệ cáp và ống dẫn sản phẩm dẫn khí và nước được đặt dưới lòng đất trên vài trăm mét ở độ sâu lớn.

Vào đầu mỗi dự án xây dựng, có một lỗ khoan thí điểm hoặc lỗ khoan thăm dò để thực hiện các phép đo điện áp và để khớp các đặc tính của đất với lỗ khoan phun.

Bản thân việc khoan ngang được thực hiện với một đầu khoan, được dẫn hướng trên tuyến đường tính toán xuyên qua đất và các loại đất khác nhau, ví dụ cũng xuyên qua đá. Với một đầu dò đặc biệt trong đầu khoan và thiết bị đo tương ứng, khóa học - chính xác hơn là độ sâu, độ nghiêng và hướng của lỗ - được kiểm tra bất kỳ lúc nào. Kênh ngầm, cuối cùng được tạo ra với sự hỗ trợ của giàn khoan định hướng ngang, kéo một hoặc nhiều ống dẫn rỗng mà qua đó các đường dây dẫn điện, khí đốt, nước hoặc cáp quang, v.v. sau đó sẽ được kéo vào.

Bằng cấp, chứng chỉ và chứng chỉ chuyên môn phù hợp cũng như kinh nghiệm nhiều năm trong lĩnh vực xây dựng đường ống ngầm của chúng tôi đảm bảo rằng khách hàng của chúng tôi luôn có thể yên tâm thực hiện dự án xây dựng của mình.

Liên hệ ngay để được tư vấn dịch vụ khoan ngầm đặt cáp quang dưới làn đường cao tốc miễn phí chất lượng, giá rẻ.
