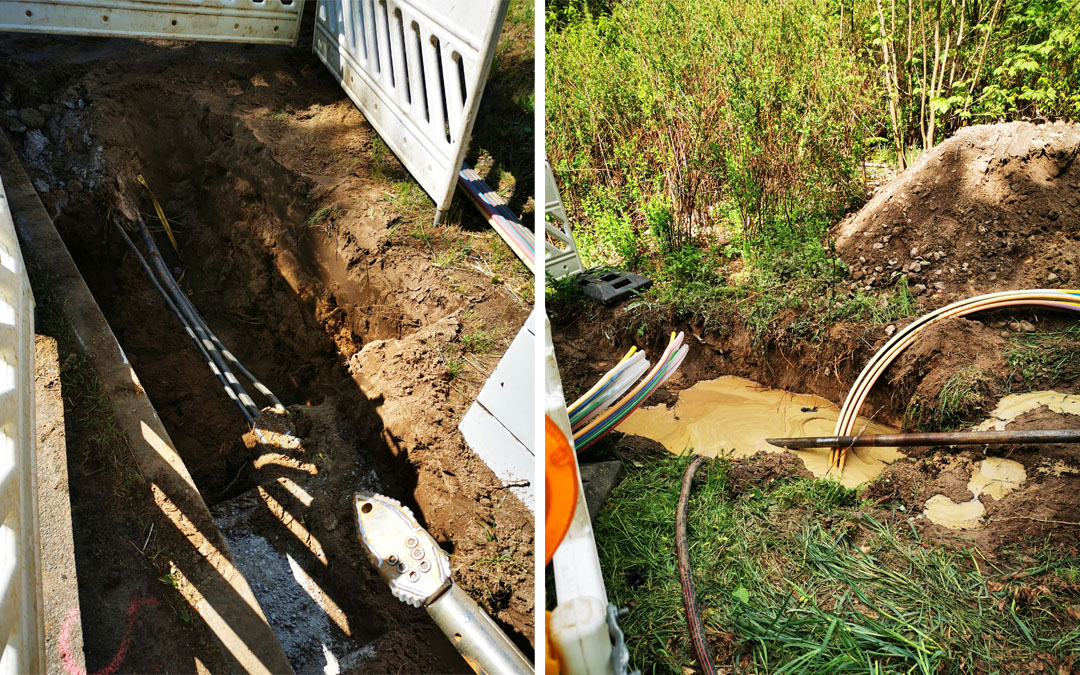

Phương án khoan ngầm lắp đặt cáp viễn thông băng qua đường

Một trong những kỹ thuật đặt này là phương án khoan ngầm lắp đặt cáp viễn thông băng qua đường, cái gọi là quy trình khoan định hướng ngang ("HDD"), thường được gọi đơn giản là "quy trình khoan định hướng".



Phương pháp khoan định hướng - ở áp suất cao khi đặt sợi cáp viễn thông

Khi thực hiện các dự án băng thông rộng, các phương pháp khoan ngầm khác nhau được sử dụng để bố trí các tuyến cáp viễn thông. Trái ngược với công trình dân dụng "cổ điển", trong đó một rãnh hở được đào và đặt các đường ống sâu ít nhất một mét, các kỹ thuật đặt thay thế với độ sâu nông hơn - và lý tưởng là hầu như không có (các) hố đào lớn. Ngoài ra, thời gian và cuối cùng nhưng không kém phần quan trọng, tiền có thể được tiết kiệm bằng các phương pháp khoan ngầm hiện đại.

Loạt bài mới của chúng tôi "Các phương pháp đặt đường ống ngầm thay thế" giới thiệu đến bạn các kỹ thuật đặt thay thế khác nhau, chỉ ra những ưu điểm và nhược điểm của các biến thể riêng lẻ và đặt tên cho các tình huống ứng dụng cụ thể.

Trong phần đầu tiên của loạt bài "Các phương pháp đặt đường ống ngầm thay thế", bạn sẽ tìm hiểu những thông tin thú vị về quy trình khoan định hướng. Phương pháp lắp đặt thay thế này sử dụng một đầu khoan đào xuyên qua lớp đất dưới và sau đó kéo các ống dẫn trống cần đặt vào. Phương pháp khoan định hướng thường được sử dụng khi băng qua các chướng ngại vật như đường sắt, đường bộ hoặc sông.

Việc mở rộng cáp viễn thông ở Việt Nam đang diễn ra với tốc độ tối đa - đặc biệt là kể từ khi sửa đổi chương trình tài trợ băng thông rộng liên tỉnh vào năm 2018, khi chỉ các kết nối cáp viễn thông thuần túy được tài trợ và quy trình đã được đơn giản hóa đáng kể. Đại dịch corona cho đến nay vẫn chưa thể thay đổi nhiều: trong khi đó, hầu hết các tác nhân đã tìm ra các giải pháp riêng lẻ và sáng tạo, nhờ đó việc mở rộng gigabit tiếp tục được thúc đẩy.

Kỹ thuật lắp đặt thay thế cũng đóng một vai trò quan trọng ở đây, thay thế cho kỹ thuật dân dụng “cổ điển”, trong đó cáp viễn thông được đưa xuống lòng đất ở độ sâu từ một mét trở lên. Việc sử dụng các phương pháp khoan ngầm lắp đặt sáng tạo có thể tiết kiệm thời gian và tiền bạc - bởi vì chi phí kỹ thuật dân dụng cho đến nay là thành phần đắt nhất (lên đến 90%) trong việc mở rộng cáp viễn thông.

Một trong những kỹ thuật đặt này là phương án khoan ngầm lắp đặt cáp viễn thông băng qua đường, cái gọi là quy trình khoan định hướng ngang ("HDD"), thường được gọi đơn giản là "quy trình khoan định hướng". Không chỉ tất cả những người liên quan làm việc dưới áp suất cao, quá trình lắp đặt thực tế hoạt động chính xác theo nguyên tắc này: Một dung dịch khoan đặc biệt ("huyền phù khoan") chảy ở áp suất cao từ đầu khoan được trang bị vòi phun, làm lỏng đất và đá và thúc đẩy bùn và quá tải từ lỗ khoan.



Lợi ích của khoan định hướng trong lắp đặt sợi cáp viễn thông

  • Giảm xáo trộn đất.
  • Một khu vực vị trí duy nhất có thể được sử dụng để lắp đặt các đường ống khác nhau.
  • Giảm sự đứt gãy cho các thành tạo đá hiện có.
  • Giảm ô nhiễm nguồn nước ngầm.
  • Bảo vệ hệ sinh thái và các khu vực lân cận.
  • Máy khoan định hướng tạo ra gấp đôi lượng dầu hoặc khí được khai thác.
  • Giảm chi phí đào và xây dựng.
  • Đó là một hoạt động an toàn hơn cắt mở.
  • Thời tiết sẽ không ảnh hưởng trực tiếp đến quá trình này.
  • Giao thông hạn chế và gián đoạn cảnh quan. Lý tưởng cho các địa điểm nhạy cảm với gián đoạn bề mặt như đường lớn, đường băng sân bay, sân gôn, v.v.
  • Khả năng khoan bên dưới các vật cản bề mặt hoặc các hoạt động công trường đang diễn ra.

Khoan định hướng ngang là một trong những phương pháp chuyên dụng nhất để lắp đặt các đường ống dẫn ngầm với những thiệt hại tối thiểu cho hệ sinh thái xung quanh thông qua phương pháp không đào rãnh. Nó liên quan đến việc sử dụng máy khoan định hướng và các phụ kiện đi kèm, để khoan chính xác dọc theo đường khoan đã chọn và doa lại đường ống cần thiết. Nó lý tưởng để lắp đặt cáp viễn thông, ống dẫn và đường ống cho các dự án khoảng cách ngắn cũng như đường dài và thậm chí ở độ sâu sâu hơn.

Phương án khoan ngầm kéo ống lắp đặt cáp viễn thông băng qua đường

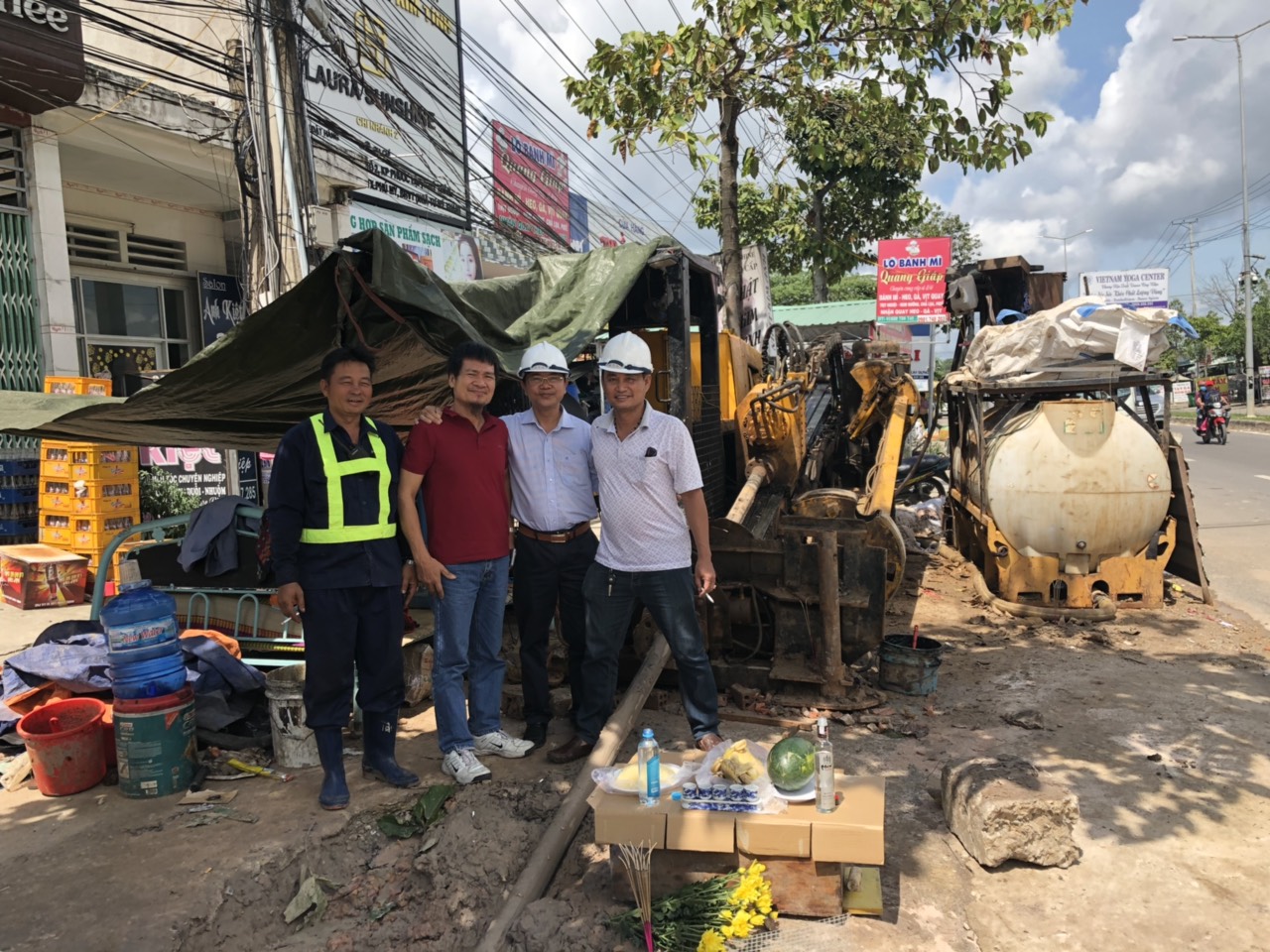

Vào đầu tuần, một công trường xây dựng bất thường đã bắt đầu ở Bình Phước. Các nhân viên của công ty Minh Phương Corp có trụ sở tại Quận 1 đang phải đối mặt với nhiệm vụ chôn một đường ống rỗng cho dây cáp viễn thông của nhà cung cấp năng mạng viễn thông Viettel - bằng một mũi khoan. Thách thức nằm ở tuyến đường: 270 mét được đánh dấu trên mặt đất. Nhân viên Linh giải thích rằng nó sẽ kết thúc thế nào dưới lòng đất. Anh ta điều khiển máy bằng cần khoan. Đồng nghiệp của anh ta chạy song song với máy khoan có máy thu và chỉ đạo hướng. Máy khoan gửi một tín hiệu vô tuyến với vị trí của nó lên bề mặt.



Kỹ thuật này được gọi là khoan định hướng ngang. Ở đầu của mũi khoan dài khoảng một mét rưỡi có ba mũi lăn làm vỡ đá. Vòi phun nước phía sau đục sẽ xả vật liệu đã loại bỏ qua một ống dẫn ra bên ngoài. Bất cứ khi nào đầu khoan đã tiến đủ xa, ba mét thanh khác sẽ được thêm vào phía sau của máy.

Tất nhiên, tốc độ di chuyển của mũi khoan phụ thuộc rất nhiều vào mặt đất. Tiến ba mét có thể mất năm phút hoặc ba phần tư giờ, tùy thuộc vào việc thiết bị chạm đất sét mềm hay đá cứng. Các chuyên gia sẽ cần bao lâu cho 270 mét từ bùng binh đến mắt cá chân ở Đường Nguyễn Huệ, do đó khó có thể ước tính trước. Chân dốc bên cạnh Hotel Bình Phước chắc chắn là đá. Ngoài ra, còn có sự gia tăng mà máy khoan phải vượt qua.

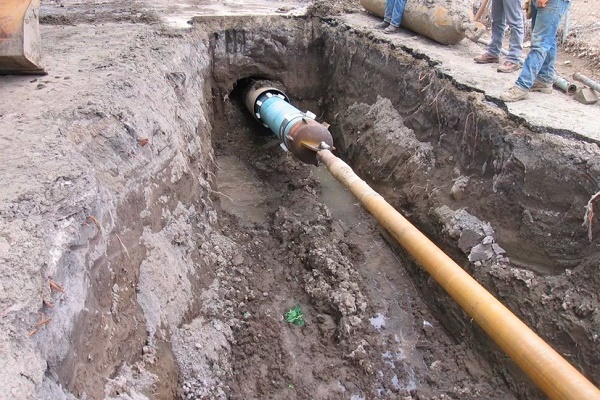

Nếu mũi khoan ra khỏi mặt đất tại điểm mục tiêu, dự án vẫn chưa kết thúc. Sau đó, một đầu khác được vặn vào ống khoan, giúp mở rộng kênh. Theo hướng ngược lại, nó quay ngược lại cho đến khi đạt được đường kính mong muốn - trong trường hợp này là 18 cm. Ở bước công việc cuối cùng, máy kéo các đường ống vào trong hầm.

Sau đó, cáp viễn thông được đặt trong ống dẫn. Công ty năng lượng hiện đang xây dựng mạng băng thông rộng của riêng mình ở Bình phước cho Internet nhanh với tốc độ lên đến 100 Mbit mỗi giây.
