Sơ Đồ Công Nghệ Xử Lý Nước Thải Chi Tiết 2026

Sơ đồ công nghệ xử lý nước thải thể hiện các công đoạn xử lý nhằm loại bỏ chất ô nhiễm trước khi nước thải được xả ra môi trường hoặc tái sử dụng. Việc lựa chọn đúng quy trình giúp hệ thống hoạt động ổn định, tối ưu chi phí và đáp ứng quy chuẩn hiện hành.

Tùy theo nguồn phát sinh, lưu lượng và thành phần ô nhiễm, hệ thống có thể áp dụng công nghệ AAO, MBBR, MBR, SBR hoặc kết hợp nhiều phương pháp. Bài viết dưới đây tổng hợp nguyên lý, quy trình xử lý, các công nghệ phổ biến và căn cứ pháp lý cần lưu ý khi thiết kế hệ thống.

1. Tổng quan về sơ đồ công nghệ xử lý nước thải

Để thiết kế hệ thống hiệu quả, trước tiên cần hiểu sơ đồ công nghệ là gì và vai trò của từng nhóm phương pháp xử lý.

1.1. Sơ đồ công nghệ xử lý nước thải là gì?

Sơ đồ công nghệ xử lý nước thải là bản mô tả trình tự các công đoạn xử lý, từ tiếp nhận nước thải đầu vào đến khi đạt chất lượng yêu cầu.

Thông thường, sơ đồ bao gồm ba nhóm phương pháp:

• Xử lý cơ học: Loại bỏ rác, cát, cặn và chất rắn có kích thước lớn.

• Xử lý hóa lý: Điều chỉnh pH, keo tụ, tạo bông, lắng hoặc tuyển nổi để tách chất ô nhiễm.

• Xử lý sinh học: Sử dụng vi sinh vật phân hủy chất hữu cơ và chuyển hóa các hợp chất chứa nitơ, photpho.

Tùy yêu cầu nước đầu ra, hệ thống có thể bổ sung lọc, hấp phụ hoặc khử trùng.

1.2. Vai trò của sơ đồ công nghệ

Một sơ đồ được lựa chọn phù hợp giúp:

• Xác định đúng công trình và thiết bị cần sử dụng.

• Nâng cao hiệu quả xử lý BOD, COD, TSS và các thông số ô nhiễm đặc trưng.

• Tối ưu diện tích xây dựng, điện năng và hóa chất.

• Thuận tiện trong vận hành, bảo trì và mở rộng công suất.

• Hỗ trợ đáp ứng yêu cầu môi trường áp dụng cho dự án.

Tuy nhiên, không thể áp dụng một quy trình giống nhau cho mọi nguồn thải. Việc lựa chọn công nghệ cần dựa trên đặc tính nước thải thực tế.

2. Các yếu tố quyết định lựa chọn công nghệ xử lý nước thải

Trước khi xây dựng sơ đồ công nghệ xử lý nước thải, đơn vị thiết kế cần khảo sát nguồn phát sinh, phân tích mẫu và xác định yêu cầu chất lượng nước đầu ra.

2.1. Thành phần và đặc tính nước thải

Mỗi nguồn thải có thành phần và mức độ ô nhiễm khác nhau, ảnh hưởng trực tiếp đến việc lựa chọn công nghệ xử lý:

• Nước thải sinh hoạt: Chứa chất hữu cơ, chất rắn lơ lửng, nitơ, photpho và vi sinh vật. Thường phát sinh tại chung cư, khu dân cư, khách sạn và trường học.

• Nước thải công nghiệp: Có thể chứa dầu mỡ, hóa chất, kim loại nặng và các hợp chất khó phân hủy. Đặc trưng tại nhà máy chế biến thực phẩm, dệt nhuộm, sản xuất giấy và khu công nghiệp.

• Nước thải chăn nuôi: Có tải lượng chất hữu cơ, chất rắn và chất dinh dưỡng cao. Phổ biến tại các trang trại chăn nuôi heo, bò, gia cầm quy mô tập trung.

• Nước thải y tế: Có thể chứa vi sinh vật gây bệnh, hóa chất và các chất ô nhiễm đặc thù. Phát sinh từ bệnh viện, phòng khám và cơ sở y tế.

Ví dụ thực tế: Khi lập hồ sơ đề nghị cấp giấy phép môi trường cho một trang trại chăn nuôi heo, chủ dự án cần xác định lưu lượng, phân tích đặc tính nước thải và đề xuất công nghệ xử lý phù hợp. Các thông số như COD, BOD, TSS, tổng nitơ và tổng photpho là cơ sở để đánh giá khả năng xử lý và đáp ứng quy chuẩn áp dụng.

Tương tự, đối với dự án nhà máy chế biến thực phẩm, nước thải có thể chứa nhiều chất hữu cơ, dầu mỡ và cặn lơ lửng. Vì vậy, hệ thống có thể cần bổ sung công đoạn tách dầu mỡ hoặc xử lý hóa lý trước khi đưa vào bể sinh học.

Việc phân tích các thông số pH, BOD, COD, TSS, tổng nitơ, tổng photpho và chất ô nhiễm đặc trưng giúp lựa chọn sơ đồ công nghệ xử lý nước thải phù hợp, đồng thời cung cấp dữ liệu kỹ thuật phục vụ hồ sơ môi trường của dự án.

2.2. Lưu lượng và công suất xử lý

Lưu lượng quyết định kích thước bể, công suất máy bơm và thiết bị xử lý.

Cần xác định lưu lượng trung bình, lưu lượng lớn nhất và mức độ biến động trong ngày. Bên cạnh đó, tải lượng ô nhiễm phải được tính toán để tránh tình trạng hệ thống quá tải hoặc đầu tư dư công suất.

Ví dụ: Một nhà máy phát sinh trung bình 100 m³ nước thải/ngày, nhưng vào giờ cao điểm lưu lượng có thể tăng gấp đôi so với mức trung bình theo giờ. Khi đó, hệ thống cần được tính toán công suất bơm và dung tích bể điều hòa phù hợp để tiếp nhận lượng nước tăng đột ngột, đảm bảo các công đoạn phía sau hoạt động ổn định.

2.3. Chất lượng nước đầu ra

Yêu cầu nước đầu ra phụ thuộc vào loại nước thải, nguồn tiếp nhận, quy chuẩn áp dụng và hồ sơ môi trường của cơ sở.

Nếu nước sau xử lý được tái sử dụng, có thể cần bổ sung các công đoạn xử lý nâng cao để đáp ứng yêu cầu riêng của mục đích sử dụng.

Ngoài các yếu tố kỹ thuật, hệ thống còn phải được thiết kế phù hợp với quy định pháp luật. Đây là cơ sở quan trọng để xác định giới hạn ô nhiễm cần xử lý.

3. Căn cứ pháp lý và quy chuẩn xử lý nước thải hiện hành

Việc thiết kế sơ đồ công nghệ xử lý nước thải phải xem xét các quy định về bảo vệ môi trường, đặc biệt là quy chuẩn nước thải tương ứng với loại hình hoạt động.

3.1. Luật Bảo vệ môi trường 2020

Luật Bảo vệ môi trường số 72/2020/QH14 quy định trách nhiệm của tổ chức, cá nhân trong việc thu gom, xử lý và quản lý nước thải.

Tùy theo quy mô, loại hình và mức độ tác động môi trường, dự án cần thực hiện các thủ tục môi trường tương ứng.

Nghị định 08/2022/NĐ-CP hướng dẫn thi hành một số điều của Luật Bảo vệ môi trường, được sửa đổi, bổ sung bởi Nghị định 05/2025/NĐ-CP và Nghị định 48/2026/NĐ-CP.

3.2. Các quy chuẩn kỹ thuật về nước thải

Các quy chuẩn quan trọng gồm:

Quy chuẩn	Phạm vi áp dụng
QCVN 40:2025/BTNMT	Nước thải công nghiệp
QCVN 14:2025/BTNMT	Nước thải sinh hoạt, nước thải đô thị và khu dân cư tập trung
QCVN 62:2025/BTNMT	Nước thải chăn nuôi

Ba quy chuẩn trên được ban hành lần lượt theo Thông tư 06/2025/TT-BTNMT, Thông tư 05/2025/TT-BTNMT và Thông tư 04/2025/TT-BTNMT, cùng có hiệu lực từ ngày 01/09/2025.

Lưu ý: Các quy chuẩn có điều khoản chuyển tiếp. Một số cơ sở hoặc dự án đáp ứng điều kiện có thể tiếp tục áp dụng quy chuẩn trước đây đến hết ngày 31/12/2031. Việc xác định quy chuẩn phải căn cứ vào loại hình hoạt động, thời điểm thực hiện hồ sơ, nguồn tiếp nhận và các quy định liên quan.

Sau khi xác định giới hạn ô nhiễm cần đáp ứng, bước tiếp theo là xây dựng trình tự xử lý phù hợp.

4. Sơ đồ công nghệ xử lý nước thải cơ bản và nguyên lý hoạt động

Một quy trình xử lý thông thường được bố trí theo nguyên tắc loại bỏ chất ô nhiễm từ thô đến tinh, kết hợp phương pháp cơ học, hóa lý và sinh học.

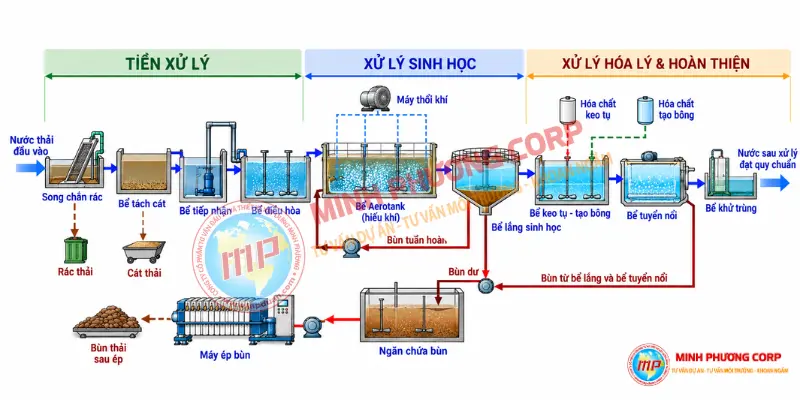

4.1. Sơ đồ quy trình xử lý nước thải cơ bản

Quy trình tham khảo đối với hệ thống xử lý sinh học bùn hoạt tính:

Nước thải đầu vào → Song chắn rác → Bể điều hòa → Xử lý sinh học → Tách bùn → Xử lý hoàn thiện (nếu cần) → Khử trùng (nếu cần) → Nước sau xử lý.

Tùy đặc điểm nguồn thải, hệ thống có thể bổ sung bể tách dầu mỡ, bể keo tụ, tạo bông, bể thiếu khí hoặc thiết bị lọc.

Dòng bùn phát sinh được thu gom, xử lý riêng. Đối với hệ thống bùn hoạt tính truyền thống, một phần bùn lắng được tuần hoàn về bể sinh học.

4.2. Song chắn rác

Song chắn rác loại bỏ các tạp chất có kích thước lớn như túi nylon, bao bì, tóc và rác sinh hoạt.

Công đoạn này giúp hạn chế tắc nghẽn đường ống, bảo vệ máy bơm và thiết bị phía sau.

4.3. Bể điều hòa

Bể điều hòa có nhiệm vụ ổn định lưu lượng và nồng độ nước thải trước khi đưa sang công đoạn xử lý tiếp theo.

Bể thường được trang bị hệ thống khuấy trộn hoặc cấp khí nhằm hạn chế lắng cặn và phát sinh mùi.

Đối với nguồn nước có pH biến động, có thể bổ sung công đoạn trung hòa.

4.4. Bể xử lý hóa lý

Xử lý hóa lý được sử dụng khi nước thải chứa nhiều chất rắn mịn, dầu mỡ nhũ tương, màu hoặc các thành phần khó tách.

Các quá trình phổ biến gồm:

• Trung hòa pH.

• Keo tụ và tạo bông.

• Lắng hóa lý.

• Tuyển nổi.

Công đoạn này không bắt buộc đối với mọi hệ thống mà phụ thuộc vào kết quả phân tích nước đầu vào.

4.5. Bể xử lý sinh học

Đây là công đoạn quan trọng trong nhiều sơ đồ công nghệ xử lý nước thải.

Vi sinh vật phân hủy các hợp chất hữu cơ và chuyển hóa một số chất dinh dưỡng trong điều kiện thích hợp.

Ba quá trình sinh học thường gặp gồm:

• Hiếu khí: Phân hủy chất hữu cơ trong môi trường có oxy, đồng thời có thể thực hiện nitrat hóa.

• Thiếu khí: Hỗ trợ quá trình khử nitrat, loại bỏ nitơ.

• Kỵ khí: Phân hủy chất hữu cơ trong môi trường không có oxy.

Tùy công nghệ, các quá trình có thể bố trí riêng hoặc kết hợp trong cùng hệ thống.

4.6. Bể lắng sinh học

Bể lắng tách bùn vi sinh khỏi nước sau xử lý.

Phần nước trong tiếp tục chuyển sang công đoạn tiếp theo. Bùn được thu gom, tuần hoàn hoặc đưa đến hệ thống xử lý bùn theo thiết kế.

Đối với công nghệ MBR, màng lọc đảm nhận chức năng tách sinh khối nên có thể không cần bể lắng thứ cấp truyền thống.

4.7. Khử trùng và xả thải

Khử trùng nhằm giảm hoặc bất hoạt vi sinh vật gây bệnh còn lại trong nước.

Các phương pháp phổ biến gồm chlorine, sodium hypochlorite và tia UV.

Nước sau xử lý phải đáp ứng các yêu cầu chất lượng áp dụng trước khi xả ra môi trường hoặc đưa vào hệ thống tái sử dụng phù hợp.

Hiệu quả của toàn bộ quy trình phụ thuộc nhiều vào công nghệ xử lý sinh học. Vì vậy, cần hiểu rõ đặc điểm của từng giải pháp trước khi lựa chọn.

5. Các công nghệ xử lý nước thải phổ biến

Hiện nay, AAO, MBBR, MBR, SBR và UASB là những công nghệ thường được xem xét khi thiết kế hệ thống xử lý nước thải. Mỗi công nghệ phù hợp với những điều kiện khác nhau.

5.1. Công nghệ AAO

AAO kết hợp ba vùng xử lý: kỵ khí (Anaerobic), thiếu khí (Anoxic) và hiếu khí (Oxic).

Quy trình tham khảo:

Nước thải → Tiền xử lý → Bể kỵ khí → Bể thiếu khí → Bể hiếu khí → Bể lắng → Khử trùng.

Ưu điểm:

• Xử lý chất hữu cơ và các hợp chất dinh dưỡng.

• Có khả năng loại bỏ nitơ, photpho khi thiết kế và vận hành phù hợp.

• Ứng dụng cho nhiều hệ thống xử lý nước thải sinh hoạt.

Hạn chế: Cần kiểm soát điều kiện sinh học và các dòng tuần hoàn để duy trì hiệu quả xử lý.

5.2. Công nghệ MBBR

MBBR sử dụng giá thể di động để vi sinh vật bám dính, tạo lớp màng sinh học phân hủy chất ô nhiễm.

Ưu điểm:

• Duy trì lượng sinh khối bám dính tương đối lớn.

• Có thể xử lý tải lượng hữu cơ cao khi được thiết kế phù hợp.

• Thuận lợi cho việc nâng cấp một số hệ thống hiện hữu.

Hạn chế: Cần bố trí thiết bị giữ giá thể và công đoạn tách chất rắn sau xử lý.

5.3. Công nghệ MBR

MBR kết hợp xử lý sinh học với lọc màng, giúp tách nước đã xử lý khỏi bùn vi sinh.

Ưu điểm:

• Nước đầu ra có hàm lượng chất rắn lơ lửng thấp.

• Tiết kiệm diện tích so với một số cấu hình lắng truyền thống.

• Phù hợp với hệ thống yêu cầu chất lượng nước đầu ra cao.

Hạn chế: Chi phí đầu tư, vệ sinh màng và bảo trì thường tương đối cao.

5.4. Công nghệ SBR

SBR là công nghệ xử lý sinh học theo mẻ. Các giai đoạn nạp nước, phản ứng, lắng và rút nước diễn ra theo chu kỳ.

Ưu điểm:

• Tích hợp nhiều công đoạn trong cùng một bể.

• Linh hoạt điều chỉnh chu kỳ xử lý.

• Phù hợp với một số hệ thống có lưu lượng biến động.

Hạn chế: Cần hệ thống điều khiển chính xác và phương án tiếp nhận nước phù hợp.

5.5. Công nghệ UASB

UASB sử dụng quá trình phân hủy kỵ khí thông qua lớp bùn vi sinh trong bể phản ứng.

Ưu điểm:

• Phù hợp với một số nguồn thải có tải lượng hữu cơ cao.

• Không cần cấp khí cho quá trình kỵ khí.

• Có khả năng thu hồi khí sinh học.

Hạn chế: Thường cần kết hợp xử lý tiếp theo để đảm bảo chất lượng nước đầu ra.

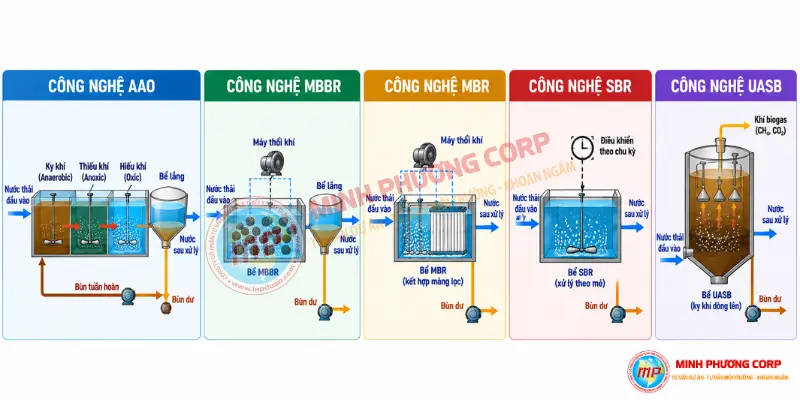

6. So sánh và lựa chọn công nghệ xử lý nước thải

Để lựa chọn sơ đồ công nghệ xử lý nước thải phù hợp, cần so sánh khả năng xử lý, diện tích xây dựng, chi phí và yêu cầu vận hành.

Công nghệ	Đặc điểm nổi bật	Ứng dụng phù hợp
AAO	Xử lý hữu cơ, nitơ, photpho	Nước thải sinh hoạt, một số nguồn thải công nghiệp
MBBR	Vi sinh bám dính trên giá thể	Hệ thống cần nâng cấp hoặc xử lý tải lượng cao
MBR	Kết hợp sinh học và lọc màng	Công trình hạn chế diện tích, yêu cầu nước đầu ra cao
SBR	Xử lý theo chu kỳ	Hệ thống cần vận hành linh hoạt
UASB	Xử lý kỵ khí, có thể thu hồi biogas	Nước thải có hàm lượng hữu cơ cao

Không có công nghệ nào tối ưu trong mọi trường hợp. Phương án phù hợp cần được lựa chọn sau khi phân tích đặc tính nước thải và đánh giá chi phí đầu tư, vận hành.

7. Sơ đồ công nghệ xử lý nước thải theo từng loại hình

Mỗi nguồn thải có thành phần ô nhiễm riêng. Do đó, quy trình xử lý cần được điều chỉnh để đảm bảo hiệu quả và tránh đầu tư những công đoạn không cần thiết.

7.1. Sơ đồ xử lý nước thải sinh hoạt

Quy trình tham khảo:

Thu gom → Tách rác → Điều hòa → Thiếu khí → Hiếu khí → Lắng → Khử trùng → Xả thải.

Quy trình này phù hợp để tham khảo cho chung cư, khách sạn, trường học và khu dân cư.

Có thể lựa chọn AAO, MBBR hoặc MBR tùy quy mô, diện tích và yêu cầu nước đầu ra.

7.2. Sơ đồ xử lý nước thải công nghiệp

Quy trình tham khảo:

Thu gom → Tách rác → Điều hòa → Xử lý hóa lý → Xử lý sinh học → Tách bùn → Xử lý hoàn thiện → Xả thải.

Đối với nước thải chứa kim loại nặng, dầu mỡ hoặc hợp chất độc hại, cần bổ sung công đoạn xử lý chuyên biệt.

Không nên áp dụng nguyên trạng quy trình này cho mọi ngành công nghiệp khi chưa có kết quả phân tích mẫu.

7.3. Sơ đồ xử lý nước thải chăn nuôi

Quy trình tham khảo:

Thu gom → Tách phân → Điều hòa → Xử lý kỵ khí → Xử lý thiếu khí, hiếu khí → Lắng → Khử trùng.

Công nghệ kỵ khí giúp giảm một phần tải lượng hữu cơ và có thể thu hồi khí sinh học. Các công đoạn phía sau tiếp tục xử lý chất hữu cơ, chất dinh dưỡng và vi sinh vật.

7.4. Sơ đồ xử lý nước thải y tế

Quy trình tham khảo:

Thu gom, phân luồng → Tiền xử lý đặc thù → Điều hòa → Xử lý sinh học → Tách bùn hoặc lọc màng → Khử trùng.

Cần đặc biệt chú ý kiểm soát vi sinh vật gây bệnh và các thành phần ô nhiễm đặc thù. Quy trình cụ thể phải căn cứ vào nguồn phát sinh và yêu cầu quản lý nước thải y tế.

8. Những lưu ý khi thiết kế và vận hành hệ thống xử lý nước thải

Một sơ đồ công nghệ phù hợp chỉ phát huy hiệu quả khi được thiết kế đúng công suất và vận hành theo các thông số kỹ thuật.

8.1. Khảo sát và phân tích nước đầu vào

Cần lấy mẫu đại diện để xác định các thông số ô nhiễm, lưu lượng và mức độ biến động.

Đây là cơ sở tính toán thể tích bể, tải lượng sinh học và lựa chọn thiết bị.

8.2. Tính toán chi phí đầu tư và vận hành

Chi phí cần đánh giá gồm:

• Xây dựng bể và công trình phụ trợ.

• Máy bơm, máy thổi khí, thiết bị xử lý.

• Điện năng, hóa chất và nhân công.

• Bảo dưỡng, thay thế vật tư.

• Thu gom và xử lý bùn thải.

Nên xem xét tổng chi phí trong suốt thời gian vận hành thay vì chỉ so sánh giá đầu tư ban đầu.

8.3. Kiểm soát thông số vận hành

Đối với hệ thống sinh học, cần theo dõi các thông số như pH, DO, MLSS và chất lượng nước đầu ra theo yêu cầu công nghệ.

Việc kiểm soát định kỳ giúp phát hiện sớm sự cố, hạn chế suy giảm hiệu quả xử lý.

8.4. Bố trí phương án bảo trì và dự phòng

Thiết bị quan trọng cần có kế hoạch kiểm tra, bảo dưỡng và phương án xử lý khi phát sinh sự cố.

Hệ thống cũng cần bố trí thuận tiện cho thu gom bùn, kiểm tra đường ống và thay thế thiết bị.

Kết luận

Sơ đồ công nghệ xử lý nước thải là nền tảng để thiết kế và vận hành hệ thống xử lý hiệu quả. Việc lựa chọn đúng quy trình giúp loại bỏ chất ô nhiễm, tối ưu chi phí và đáp ứng yêu cầu môi trường.

Các công nghệ AAO, MBBR, MBR, SBR và UASB đều có ưu điểm riêng. Do đó, chủ đầu tư cần căn cứ vào đặc tính nước thải, công suất, diện tích và quy chuẩn áp dụng trước khi quyết định.

Một sơ đồ công nghệ xử lý nước thải được thiết kế dựa trên dữ liệu thực tế sẽ giúp hệ thống vận hành ổn định, thuận tiện bảo trì và đáp ứng nhu cầu sử dụng lâu dài.

Câu hỏi thường gặp về sơ đồ công nghệ xử lý nước thải

Công nghệ xử lý nước thải nào tốt nhất hiện nay?

Không có công nghệ tốt nhất cho mọi nguồn thải. AAO phù hợp với nhiều hệ thống cần xử lý dinh dưỡng, MBBR thuận lợi trong một số trường hợp nâng cấp, còn MBR phù hợp khi yêu cầu nước đầu ra cao và diện tích hạn chế.

Hệ thống xử lý nước thải có bắt buộc sử dụng bể điều hòa không?

Không phải mọi hệ thống đều bắt buộc có bể điều hòa. Tuy nhiên, công đoạn này thường cần thiết khi lưu lượng và nồng độ ô nhiễm biến động lớn.

Nước thải sau xử lý có thể tái sử dụng không?

Có thể, nếu chất lượng nước đáp ứng yêu cầu của mục đích tái sử dụng. Một số trường hợp cần bổ sung lọc màng, khử trùng hoặc công nghệ xử lý nâng cao.

Thiết kế sơ đồ xử lý nước thải cần những thông tin gì?

Các thông tin quan trọng gồm nguồn phát sinh, lưu lượng, thành phần ô nhiễm, diện tích xây dựng, yêu cầu nước đầu ra và khả năng đầu tư, vận hành.
