BIỆN PHÁP THI CÔNG KHOAN KÍCH ỐNG NGẦM (PIPE JACKING)
MỤC LỤC

ĐỊNH NGHĨA VÀ VIẾT TẮT

1. GIỚI THIỆU CHUNG

1.1. TỔNG QUAN DỰ ÁN

1.1.1. THÔNG TIN CHUNG VỀ CÔNG TRÌNH

1.1.2. PHẠM VI CÔNG VIỆC

1.1.3. TRÁCH NHIỆM

1.1.4. MỤC ĐÍCH TÀI LIỆU

1.1.5. CÁC VĂN BẢN PHÁP LÝ

2. CÔNG TÁC CHUẨN BỊ THI CÔNG

3. VẬT TƯ THI CÔNG

5. BIỆN PHÁP THI CÔNG

5.1. THÔNG TIN VỀ HẠNG MỤC KHOAN KHOAN KÍCH ỐNG NGẦM (PIPE JACKING) QUA ĐƯỜNG:

5.2. YÊU CẦU VẬT TƯ THIẾT BỊ MÁY THI CÔNG:

5.3. PHƯƠNG ÁN THI CÔNG:

5.4. YÊU CẦU THI CÔNG:

6. BIỆN PHÁP AN TOÀN LAO ĐỘNG, VỆ SINH MÔI TRƯỜNG VÀ AN NINH CÔNG TRƯỜNG

6.1. QUY ĐỊNH CHUNG

6.2. QUY CHẾ VẬN HÀNH THIẾT BỊ:

6.3. QUY ĐỊNH VỀ PHÒNG CHÁY CHỮA CHÁY:

6.4. QUY ĐỊNH AN TOÀN VÀ VỆ SINH MÔI TRƯỜNG:

6.5. TÁC ĐỘNG MÔI TRƯỜNG VÀ TRẬT TỰ AN NINH

ĐỊNH NGHĨA VÀ VIẾT TẮT
Chủ đầu tư :

Khoan robot qua đường

Dự án: Gói thầu NT-W-03: Xây dựng Hệ thống đường ống cấp nước và Đường giao thông quản lý đoạn từ cuối đường ống Tân Mỹ về đầu khu tưới (K0-K9+592)

HSE : Sức khỏe, An toàn và Môi trường

BDA : Ban Dự Án

CBAT : Cán Bộ An Toàn

CBKT : Cán Bộ Kỹ Thuật

MMTB : Máy Móc Thiết Bị

HT : Hệ Thống

Biện pháp thi công khoan qua đường - Khoan robot qua đường

1. GIỚI THIỆU CHUNG
1.1. TỔNG QUAN DỰ ÁN
1.1.1. Thông tin chung về công trình

Tên gói thầu: Gói thầu NT-W-03: Xây dựng Hệ thống đường ống cấp nước và Đường giao thông quản lý đoạn từ cuối đường ống Tân Mỹ về đầu khu tưới (K0-K9+592)

Vị trí Khoan kích ống ngầm (Pipe Jacking):

Khoan kích ống qua Quốc lộ 1A;
Khoan kích ống qua đường sắt.
1.1.2. Phạm vi công việc
Khối lượng công việc Khoan kích ống ngầm (Pipe Jacking) qua Quốc lộ 1 A và qua đường sắt.

1.1.3. Trách nhiệm
Trách nhiệm của nhà thầu thi công Khoan kích ngầm.

Lập hệ thống quản lý chất lượng phù hợp với quy mô công trình, trong đó quy định trách nhiệm của từng cá nhân, từng bộ phận đối với việc quản lý chất lượng công trình xây dựng.
Phân định trách nhiệm quản lý chất lượng công trình xây dựng giữa các bên trong trường hợp áp dụng hình thức tổng thầu thi công xây dựng công trình; tổng thầu thiết kế và thi công xây dựng công trình; tổng thầu thiết kế, cung cấp thiết bị công nghệ và thi công xây dựng công trình; tổng thầu lập dự án đầu tư xây dựng công trình, thiết kế, cung cấp thiết bị công nghệ và thi công xây dựng công trình và các hình thức tổng thầu khác (nếu có).
Bố trí nhân lực, cung cấp vật tư, thiết bị thi công theo yêu cầu của hợp đồng và quy định của pháp luật có liên quan
Tiếp nhận và quản lý mặt bằng xây dựng, bảo quản mốc định vị và mốc giới công trình.
Lập và phê duyệt biện pháp thi công trong đó quy định rõ các biện pháp bảo đảm an toàn cho người, máy, thiết bị và công trình tiến độ thi công, trừ trường hợp trong hợp đồng có quy định khác.
Thực hiện các công tác kiểm tra, thí nghiệm vật liệu, cấu kiện, vật tư, thiết bị công trình, thiết bị công nghệ trước khi xây dựng và lắp đặt vào công trình xây dựng theo quy định của tiêu chuẩn, yêu cầu của thiết kế và yêu cầu của hợp đồng xây dựng.
Thi công xây dựng theo đúng hợp đồng Khoan ngầm, thiết kế, đảm bảo chất lượng công trình và an toàn trong thi công. Thông báo kịp thời cho chủ đầu tư nếu phát hiện bất kỳ sai khác nào giữa thiết kế, hồ sơ hợp đồng và điều kiện hiện trường. Sửa chữa sai sót, khiếm khuyết chất lượng đối với những công việc do mình thực hiện; chủ trì, phối hợp với chủ đầu tư khắc phục hậu quả sự cố trong quá trình thi công.
Báo cáo chủ đầu tư về tiến độ, chất lượng, khối lượng, an toàn lao động và vệ sinh môi trường thi công xây dựng theo yêu cầu của chủ đầu tư
Hoàn trả mặt bằng, di chuyển vật tư, máy móc, thiết bị và những tài sản khác của mình ra khỏi công trường sau khi công trình đã được nghiệm thu, bàn giao, trừ trường hợp trong hợp đồng có thỏa thuận khác.
1.1.4. Mục đích tài liệu
Thuyết minh về biện pháp thi công khoan ngang cho dự án nhằm trình bày về các cơ sở lập biện pháp thi công, đặc điểm chung của gói thầu thi công, các biện pháp tổ chức thi công chung, tổ chức thi công ngoài hiện trường, bố trí tổng mặt bằng thi công, các biện pháp kiểm soát chất lượng, các quy phạm kỹ thuật áp dụng, trình tự thi công. Giúp nhà thầu hiểu rõ bản chất tính quan trọng của quá trình thi công.

1.1.5. Các văn bản pháp lý
Bộ Luật lao động số 45/2019/QH14 ngày 20/11/2019 của Quốc hội Căn cứ vào chương IX của Bộ Luật lao động về an toàn và vệ sinh lao động.

Nghị định số 145/2020/NĐ-CP ngày 14/12/2020 của Chính phủ Quy định chi tiết và hướng dẫn thi hành một số điều của Bộ Luật lao động về điều kiện lao động và quan hệ lao động

Thông tư số 31/2018/TT-BLĐTBXH ngày 26/12/2018 của Bộ Lao động- Thương binh xã hội Quy định chi tiết hoạt động huấn luyện an toàn, vệ sinh lao động.

Nghị định số 12/2022/NĐ-CP ngày 17/01/2022 của Chính phủ Quy định xử phạt vi phạm hành chính trong lĩnh vực lao động, bảo hiểm xã hội, người lao động việt nam đi làm việc ở nước ngoài theo hợp đồng Thông tư số 06/2020/TT-BLĐTBXH ngày 20/08/2020 của Bộ Lao động- Thương binh xã hội Ban hành danh mục công việc có yêu cầu nghiêm ngặt về an toàn, vệ sinh lao động.

2. CÔNG TÁC CHUẨN BỊ THI CÔNG
Công tác chuẩn bị đã thực hiện theo hạng mục thi công toàn tuyến ống.

3. VẬT TƯ THI CÔNG
Tài liệu này đề xuất giải pháp kỹ thuật thi công khoan, lắp đặt ống qua Quốc lộ 1A và qua đường sắt.

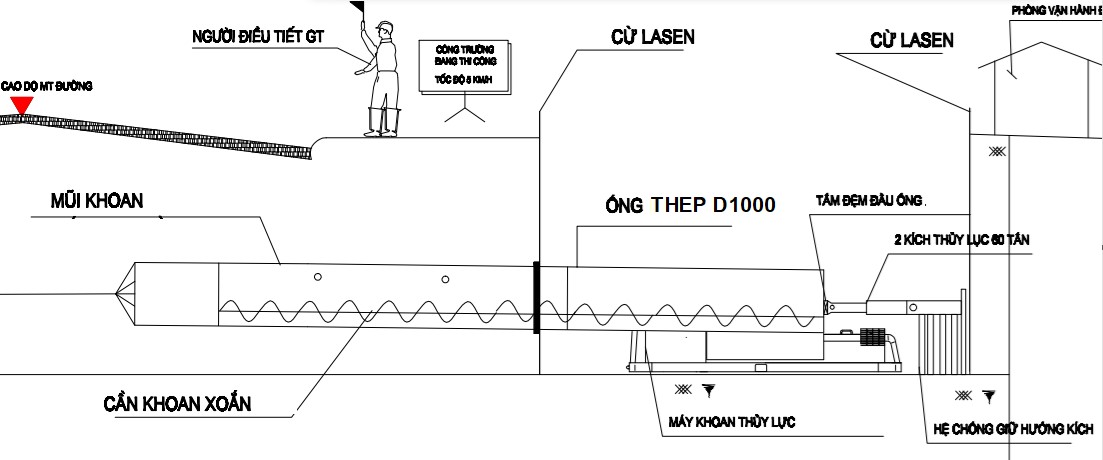

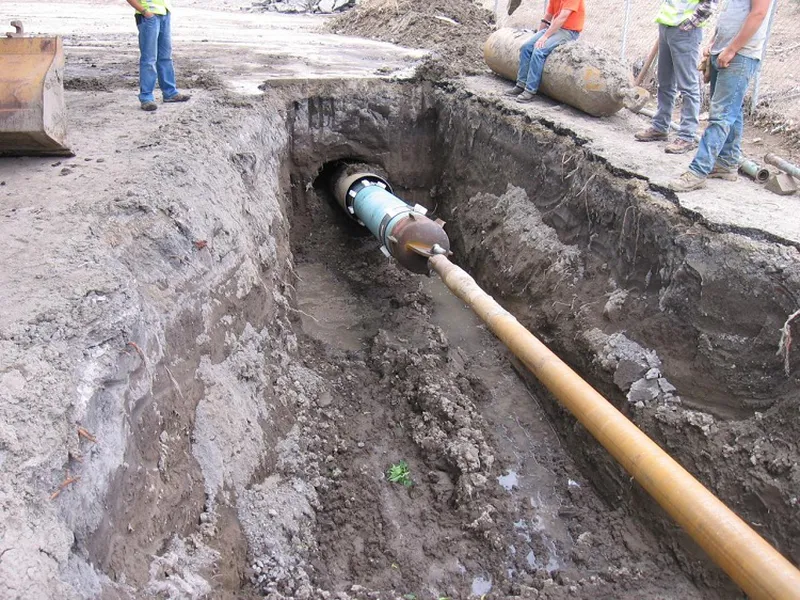

Hình 1: Minh họa Biện pháp thi công khoan kích ống ngầm

Bảng 1 Các hạng mục công việc

stt	Các hạng mục công việc
1	Làm mặt bằng thi công, Set-Up công trường
2	Thi công hố hố kích, hố nhận
3	Công tác làm hàng rào bảo vệ, gia cố bằng cừ Lazen (nếu cần)
4	Lắp đặt và tháo dỡ máy, thiết bị khoan
5	Khoan kích ống ngầm (Pipe Jacking)

. BIỆN PHÁP Thi công khoan kích ống ngầm

5.1. Thông tin về hạng mục khoan Khoan kích ống ngầm (Pipe Jacking) qua đường:

Các đoạn tuyến ống được Khoan kích ống ngầm (Pipe Jacking) băng đường;

+ Đoạn khoan ống qua đường sắt với chiều dài tuyến khoan: 3 m, khoan kích một ống thép D1000.

+ Đoạn khoan ống qua đường quốc lộ 1A với chiều dài tuyến khoan: 7,1 m, khoan kích một ống thép D1000.

5.2. Yêu cầu vật tư thiết bị máy thi công:

Máy thi công sử dụng khoan đinh hướng ngang là loại máy DL450B hoặc nhà thầu có thể sử dụng loại máy có công suất, chức năng bằng hoặc cao hơn mới đảm bảo khoan kích ống ngầm qua đường được.

Các thông số kỹ thuật của máy DL450B

- Khối lượng bản thân: 11000 kg

- Kích thước bao: Dài x rộng x cao: 7300x2280x2485 mm

- Ký hiệu, loại động cơ: 6CTA8.3-C240-II, 4 kỳ, 6 xi lanh thẳng hàng

- Công suất lớn nhất của động cơ/tốc độ quay: 179/2200 kww/rpm

- Vận tốc di chuyển lớn nhất: 3,5 km/h

- Mô men khoan lớn nhất: 80 kN.m

- Đường kính lỗ khoan lớn nhất: 12000 mm

-Lực đẩy/rút mũi khoan: 450 kN
