Biện pháp thi công khoan ngầm HDD, công nghệ khoan ngang định hướng đặt đường ống ngầm HPDE D500 băng sông.

BIỆN PHÁP THI CÔNG KHOAN NGẦM HDD - CÔNG NGHỆ KHOAN NGANG ĐỊNH HƯỚNG ĐẶT ĐƯỜNG ỐNG NGẦM HDPE D500 BĂNG SÔNG

ĐỊA HÌNH, ĐỊA CHẤT CÔNG TRÌNH
PHÂN CÔNG TRÁCH NHIỆM
NHÂN SỰ THI CÔNG
DANH MỤC VẬT TƯ / THIẾT BỊ / DỤNG CỤ
TRÌNH TỰ CÔNG VIỆC
KIỂM TRA / THỬ NGHIỆM
PHÂN TÍCH NGUY CƠ MẤT AN TOÀN
BIỆN PHÁP ĐẢM BẢO AN TOÀN
TÀI LIỆU ĐÍNH KÈM

1. ĐỊA HÌNH, ĐỊA CHẤT CÔNG TRÌNH

A. Địa hình

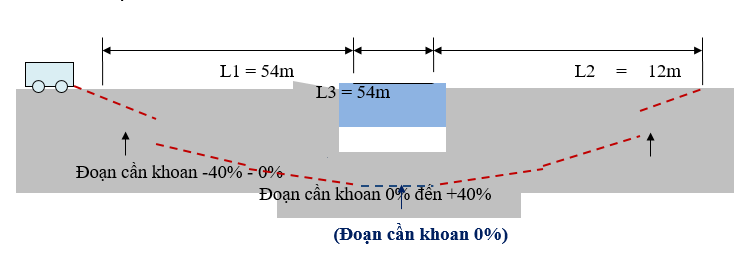

* Tổng chiều dài 1 tuyến (tính theo chiều dài cần khoan): Ltuyến 1 = L1 + L2 + L3 = 54 + 12 + 54 = 120m

Do không thể vận chuyển vật tư, dụng cụ băng qua sông (hẹp và cạn), mọi di chuyển giữa hai đầu công trường đều phải vượt qua cầu. Để đáp ứng tiến độ, thời gian thi công bao gồm cả ngày và đêm. Đặc biệt khi thi công ban ngày, việc vận chuyển đều phải dưới sự giám sát, rào chắn đúng quy định phòng tránh cản trở giao thông và gây tai nạn.

Vị trí thi công có đường điện trên cao và trạm chuyển tiếp sóng viễn thông gây nhiễu tín hiệu dẫn đến khả năng sai lệch vị trí đầu khoan. Trường hợp cường độ gây nhiễu lớn hơn khả năng thu phát của thiết bị định vị, dụng cụ che chắn và giảm nhiễu sẽ được sử dụng.

Công tác thi công trong điều kiện thời tiết không thuận lợi cùng những khó khăn khi phải đáp ứng các yêu cầu về di chuyển thiết bị, vật tư trên địa hình đất vườn, nhà dân, bờ sông có địa hình không đồng nhất.

Giải pháp đáp ứng tiến độ phải được tính toán một cách khoa học dựa trên điều kiện thực tế và chỉ có thể đạt được nếu các yêu cầu cơ bản sau được đáp ứng:

Về mặt bằng

Công tác giải tỏa mặt bằng, cách ly khu vực thi công phải đồng bộ với công tác thi công, tuân thủ các quy định của Nhà nước, chính quyền địa phương, đạt được sự hài lòng của các hộ dân liên quan.

Đường di chuyển thiết bị, vật tư (bao gồm đường tạm và bến cập xà lan vận chuyển) phải được dựng sẵn, đảm bảo khả năng chịu tải ngay cả điều kiện trời mưa.

Về tập kết, di dời và vận chuyển thiết bị, vật tư trên 1 tuyến khoan ngầm và giữa các tuyến khoan.

Phương tiện vận chuyển (xà lan, ghe thuyền, xe tải, cẩu,..) phải đảm bảo tính cơ động cao.

Số lượng thiết bị tập kết lên mặt bằng thi công là ít nhất.

Thời điểm di chuyển trên sông bằng phương tiện phải hợp lý.

Về nhân sự.

Đội trưởng thi công:

Phải là người có năng lực tổ chức, điều hành thi công các công trình khoan ngầm tương tự.

2.Địa chất

Địa chất khu vực này có kết cấu không đồng nhất, phần qua sông và bờ kè là túi bùn và đất sét mềm, tính ổn định của nền đất không tốt khi đầu khoan đi qua dễ gây sụp hầm nếu không đảm bảo áp suất ổn định trong đường hầm. Phần nền đường hai bên được gia cố với thành phần cát, đá, vật liệu xây dựng tổng hợp sẽ tạo ra lượng cát đá lắng đọng trong đường hầm gây kẹt ống khi kéo ảnh hưởng nghiêm trọng đến tiến độ công trình.

B. PHÂN CÔNG TRÁCH NHIỆM

TT	MÔ TẢ	THỰC HIỆN	HỖ TRỢ
1	Khảo sát công trường	Minh Phuong Corp	KHÁCH HÀNG
2	Tập kết vật tư / thiết bị khoan tới công trường	Minh Phuong Corp	KHÁCH HÀNG
3	Tập kết ống HDPE D500 và máy hàn ống tới công trường	KHÁCH HÀNG
4	Dò tìm, định vị công trình ngầm hiện hữu (cáp điện, ống nước,…) tránh hư hại khi thi công khoan	Minh Phuong Corp	KHÁCH HÀNG
5	Đào hố 1.5mx1.5mx1.5m hai bên vị trí lên và xuống ống phục vụ công tác khoan	Minh Phuong Corp	KHÁCH HÀNG
6	Đóng cọc cừ thép định vị máy khoan	Minh Phuong Corp	KHÁCH HÀNG
7	Hàn ống HDPE D500mm	Thợ hàn nhà cung cấp ống	Minh Phuong Corp
8	Khoan định hướng	Minh Phuong Corp
9	Khoan phá ngược tạo đường hầm D700mm	Minh Phuong Corp
10	Kéo thử đoạn ống HDPE D500mm, dài 6m	Minh Phuong Corp
11	Kéo hoàn thành toàn tuyến ống HDPE D500mm	Minh Phuong Corp
12	Nghiệm thu bàn giao công trình, tháo dỡ thiết bị	Minh Phuong Corp	KHÁCH HÀNG

NHÂN SỰ THI CÔNG

Chỉ huy công trường
Chuyên gia công nghệ khoan – Gíam sát thi công
Kỹ thuật viên khoan
Kỹ thuật viên định vị đường khoan
Admin, logistic
Bảo vệ
Lao động phổ thông

DANH MỤC VẬT TƯ / THIẾT BỊ / DỤNG CỤ

TT	MÔ TẢ	ĐẶC TÍNH KỸ THUẬT	SỐ LƯỢNG
I	THIẾT BỊ
1	Máy khoan ngầm Vermeer D50x100	Pull 50,000lbs; Toque 100,000lbs	01
2	Thiết bị định vị đầu khoan	26,3m depth	01
3	Thiết bị hàn ống	D500mm	01
4	Bình trộn Bentonite	2m3	01
5	Máy phát điện	10kvA	01
6	Tời diesel	10T	01
7	Xe đào	0.4m3	01
8	Xe tải cẩu	15T	01
9	Xe mooc	20T	01
II	VẬT TƯ
1	Ống HDPE D500mm	PN6, 6m/ống	20
2	Cừ tràm	D100	100
3	Thép U, I	Tấn	1
III	VẬT TƯ TIÊU HAO
1	Bentonite	USA
2	Polymer	USA
3	Phụ gia	USA
3	Dầu D.O.		800lit
4	Xăng		300lit

4. KIỂM TRA / THỬ NGHIỆM:

4.1 Kiểm tra

Kiểm tra ống:
- Kiểm tra kích thước: bằng thước mét.
- Kiểm tra khuyết tật bề mặt ống: bằng mắt thường
Kiểm tra an toàn thiết bị:
- Kiểm tra dò rỉ dầu thủy lực trên ống dẫn thủy lực bằng mắt thường, kiểm tra dò điện thiết bị bằng thiết đo điện. Cách ly hoặc thay thế để tránh các mối nguy hiểm phát hiện được.
Kiểm tra an toàn định vị thiết bị:
- Kiểm tra mặt bằng đặt thiết bị, độ vững chắc, ổn định của thiết bị, gia cố đến mức ổn định khi phát hiện các bất hợp lý.

4.2.Thử nghiệm

Thử áp lực đường ống sau hàn: Theo quy trình áp dụng cho công trình.

5. PHÂN TÍCH NGUY CƠ MẤT AN TOÀN:

Làm việc với nguồn điện. Nguy cơ: Sốc điện.
Làm việc với đường ống thủy lực có áp. Nguy cơ: Chấn thương cho người vận hành.
Làm việc với dụng cụ chuyển động quay. Nguy cơ: Chấn thương cho người vận hành.
Làm việc với đường ống D500 HDPE chuyển động trong quá trình kéo ống. Nguy cơ: Sập giá đỡ, con lăn, chấn thương cho người phục vụ kéo ống.
Làm việc băng ngang qua đường sắt. Nguy cơ: Tai nạn đường sắt.
Làm việc trong điều kiện trời mưa. Nguy cơ: Trượt ngã, sụp đổ thiết bị.

6. BIỆN PHÁP ĐẢM BẢO AN TOÀN

Rào chắn, đặt biển cảnh báo khu vực làm việc.
Trang bị an toàn cá nhân, bao gồm áo phản quang khi làm việc ban đêm trong suốt thời gian thi công. Người và dụng cụ phải được bố trí hợp lý khi bắt buộc phải băng ngang đường sắt.
Hướng dẫn an toàn, họp an toàn trước ngày làm việc. Luôn nắm lịch tàu di chuyển qua khu vực thi công.
Xác định các công trình ngầm (cáp điện, đường ống,…) băng qua khu vực thi công để phòng ngừa rủi ro phát sinh. Ngừng công việc ngay khi xảy ra sự cố, không làm việc trong điều kiện trời mưa.
Khoan đứng khảo sát điều kiện địa hình, địa chất một số điểm dọc tuyến ống thiết kế để xác định nguy cơ tiềm ẩn.
Chỉ tiến hành công việc khi có giấy phép, lệnh khởi công.
Chỉ tiến hành công việc khi các biện pháp đảm bảo an toàn đã được xác lập.
Chỉ huy công trường chịu trách nhiệm kiểm tra an toàn trong suốt thời gian thi công.

7. TÀI LIỆU ĐÍNH KÈM

Bản vẽ mặt bằng.

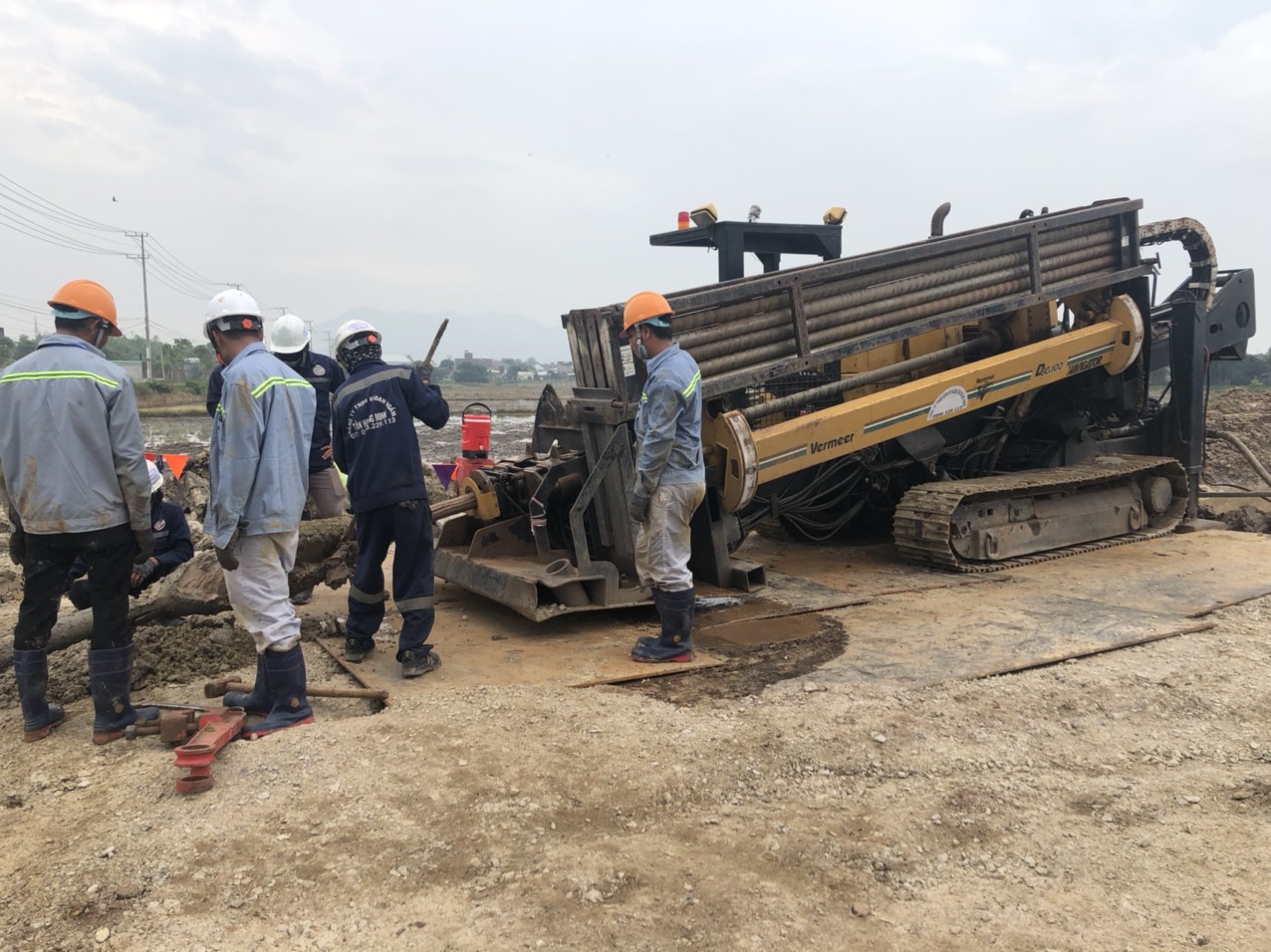

MỘT SỐ HÌNH ẢNH MÁY KHOAN D50x100 VÀ HÌNH ẢNH THI CÔNG KÉO ỐNG D560 mm
