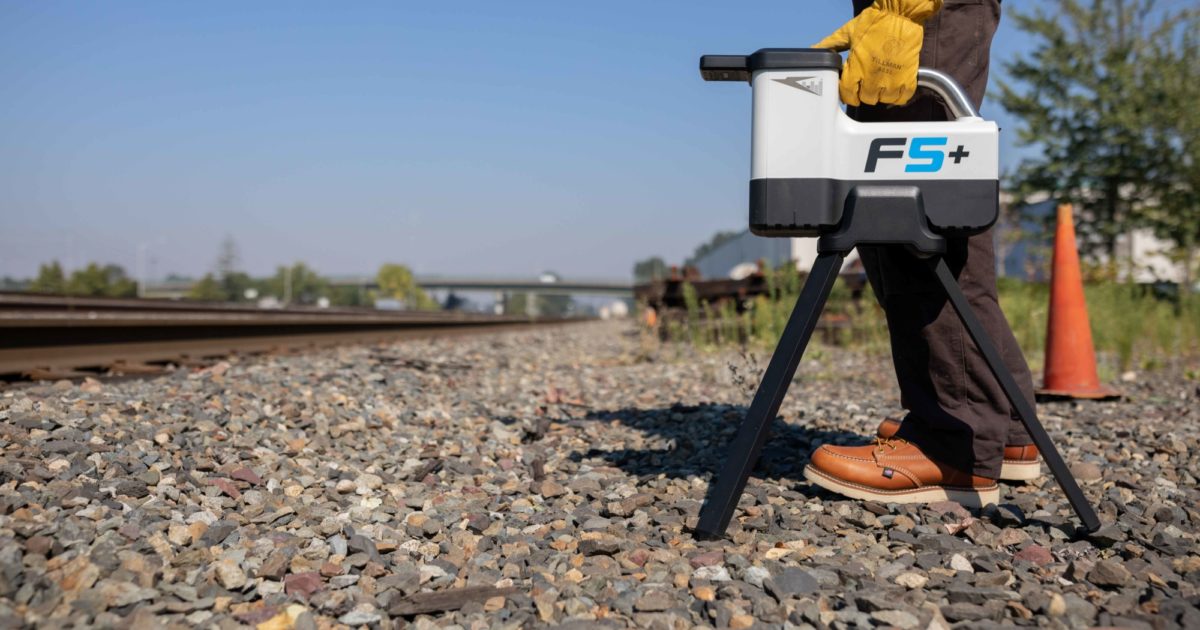

Hệ thống định vị HDD DigiTrak Falcon F5 của Digital Control Inc.

Giải quyết bất cứ điều gì mà công việc định vị cần tới với hệ thống hướng dẫn Digitrak Falcon F5 dành cho giàn khoan định hướng Vermeer.

Hệ thống định vị HDD DigiTrak Falcon F5 của Digital Control Inc. hiệu suất cao giải quyết các công việc phức tạp với sự can thiệp chủ động và thụ động bằng cách sử dụng bộ công cụ tiên tiến nhất hiện có. Hệ thống Falcon F5 bao gồm các tính năng nâng cao như DataLog®, iGPS ™, giám sát áp suất chất lỏng và dải tần số kép. Falcon F5 giải quyết những trở ngại lớn nhất để hoàn thành các dự án khoan ngầm của bạn: can thiệp thụ động và chủ động.

DIGITRAK F5 FALCON + LỢI THẾ

Tăng độ sâu và độ vang dữ liệu - 180/220 ft (55 / 67m) kết hợp với nhiều tần số hơn để hoàn thành nhiều công việc hơn.

Duy trì độ sâu và dữ liệu đọc thông qua các nguồn nhiễu bao gồm:

• Vòng lặp tín hiệu giao thông
• Điện trên không
• Bê tông với thép cây
• Nguồn nhiễu không nhìn thấy
• Phân tích giao thoa hoạt động
• Tối ưu hóa tần số (độ sâu 125 ft / dải dữ liệu 150 ft)
• Khả năng của thép cây Sub-k ™

Ghép nối nhanh chóng - Chỉ với hai cú nhấp chuột, giờ đây bạn có thể: Quét, chọn và ghép nối bộ định vị của bạn với các tần số tùy chỉnh.

Như được xây dựng dễ dàng:

Đáp ứng nhu cầu của khách hàng về việc ghi lại lỗ khoan. Đọc sâu và ghi lại dữ liệu chỉ với một cú nhấp chuột vào trình kích hoạt. Với dữ liệu khoan được tải lên đám mây bằng LWD Mobile, người giám sát có thể xem lỗ khoan thí điểm trước khi đầu khoan tắt.

• Ghi nhật ký trong khi khoan (LWD)
• IGPS tích hợp (tùy chọn)
• Quản lý dữ liệu DigiTrak (DDM)

Tối ưu hóa tần số Falcon:

• Việc tìm ra các tần số tốt nhất để sử dụng trong số hàng trăm tần số làm giảm ảnh hưởng của nhiễu trong quá trình khoan.
• Falcon xác định và phân tích nhiễu hoạt động trong khoảng từ 4,5 đến 45 kHz
• Đối với nhiễu thụ động (thép cây), Falcon phân tích tần số xuống 0,3 kHz
• Falcon xác định tần số tốt nhất để có hiệu suất tối ưu

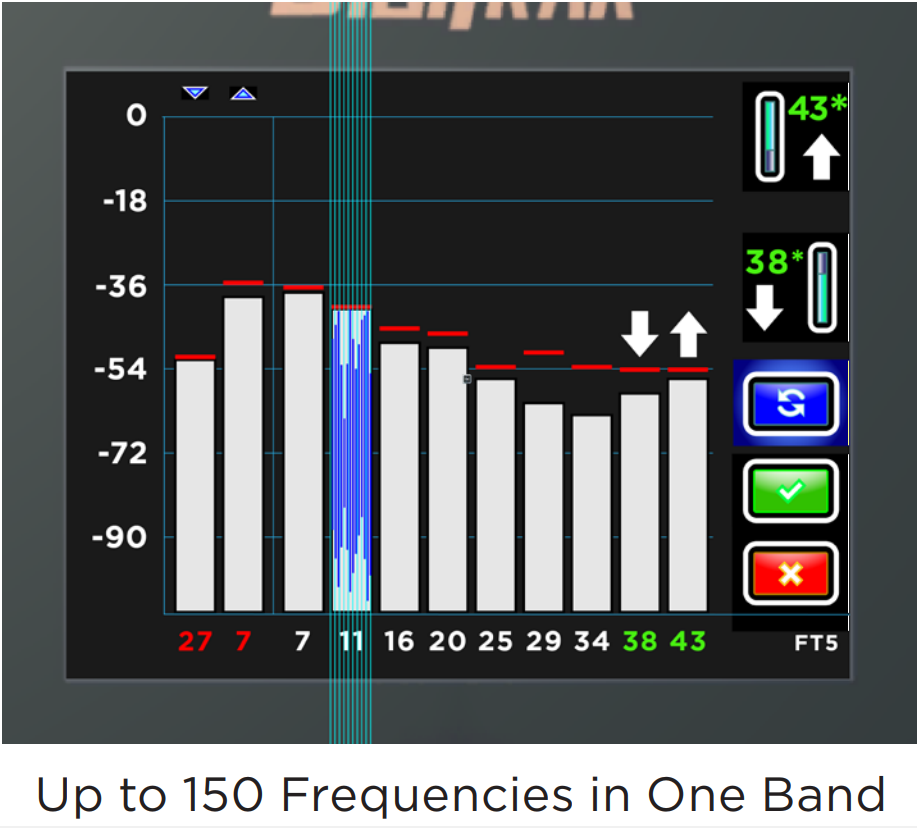

Chọn và ghép nối các dải:

• Falcon cho phép bạn xác định hai dải tốt nhất.
• Dễ dàng hình dung nhiễu thấp nhất trên 9 băng tần
• Chọn hai dải tốt nhất cho điều kiện công trường
• Ghép nối cả hai băng tần với bộ phát Falcon

Đa công suất - Ba chế độ công suất có thể lựa chọn dễ dàng tạo ra lỗ khoan sâu hơn, tuổi thọ bóng lâu hơn và tốc độ dữ liệu nhanh hơn.

Phân tích giao thoa hoạt động:

• Nhiễu không nhìn thấy dọc theo đường khoan thường ngăn cản tín hiệu sạch từ máy phát đến máy thu.
• Giao thoa ở khắp mọi nơi; nó khác nhau giữa các công việc và theo thời gian
• Tránh tác động của nhiễu là rất quan trọng cho một lỗ khoan thành công
• Công suất phát tăng từ máy phát không đủ để khắc phục nhiễu

Đáp ứng nhu cầu của khách hàng về việc ghi lại lỗ khoan. Đọc sâu và ghi lại dữ liệu chỉ với một cú nhấp chuột vào trình kích hoạt. Với dữ liệu khoan được tải lên đám mây bằng LWD Mobile, người giám sát có thể xem lỗ khoan thí điểm trước khi đầu khoan tắt.

VỊ TRÍ NÂNG CAO NHẤT

Nhiễu là yếu tố lớn nhất trong việc nâng cấp máy khoan ngang. Máy Digitrak F5 Falcon + có nhiều thiết bị định vị nhất trên thị trường. Tần số cực thấp của bộ phát Reoar Sub-k của chúng tôi cho phép khoan qua đường nhanh dưới bê tông cốt thép, đồng thời tần suất cao hơn có thể chống lại sự can thiệp tích cực do tháp di động, vòng lặp giao thông và nguồn điện gây ra.

Hệ thống định vị digitrak falcon F5 mang lại cho bạn hiệu suất và tính linh hoạt để hoàn thành công việc một cách an toàn, chính xác và đúng thời hạn. Một công cụ định vị duy nhất đáp ứng tất cả công việc của bạn.

DỄ HỌC VÀ SỬ DỤNG

Trong hơn 30 năm, DigiTrak đã thiết lập tiêu chuẩn ngành về khả năng bắt mồi và khả năng tiếp cận của các loài chim săn mồi. Với cải tiến tính năng Digitrak F5 Falcon +, định vị DigiTrak mạnh mẽ hơn và dễ sử dụng hơn bao giờ hết. Kết quả là đào tạo dễ dàng hơn. Thiết lập nhanh hơn và hơn thế nữa, hoàn thành các công việc nhanh hơn.

Thao tác dễ dàng cho cả người dùng chuyên nghiệp và người dùng lần đầu:

• Công nghệ hướng dẫn Ball-in-the-Box ™ mà bạn đã biết
• Hoạt động nhanh chóng với điều hướng menu dựa trên chuyển đổi dễ dàng
• Nhanh chóng tìm thấy tần suất tối ưu cho trang web việc làm hôm nay
• Quét chim ưng DigiTrak
• Tối ưu hóa DigiTrak Falcon
• Ghép nối DigiTrak Falcon

Máy phát:

Máy phát DigiTrak Falcon F5® hỗ trợ hàng trăm tần số từ 0,33 kHz - 0,75 kHz đến 4,5 - 45 kHz. Người vận hành có thể tránh nhiễu chủ động và bị động bằng cách chọn hai băng tần tối ưu cho trang web hiện tại. Có các chiều dài 19 ”, 15” và 8”.

Falcon F5 cũng hỗ trợ các máy phát DucTrak phổ biến của chúng tôi.

• Máy phát 15 inch
• Máy phát 19 inch
• iGPS Capable + 15 ″ Transmitter
• iGPS Capable + Máy phát 19 inch

Hiển thị:

• Aurora 10,4 "
• Aurora 8,4 inch
• FCD
• Không hiển thị

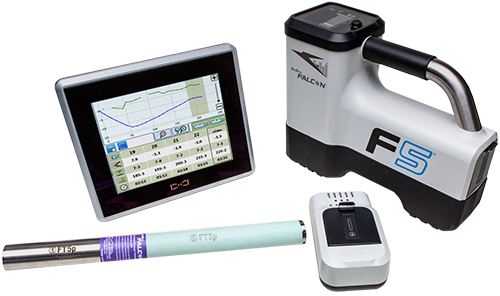

Hệ thống bao gồm:

• Hộp đựng
• Hướng dẫn sử dụng của người vận hành trên ổ USB flash
• Phần cứng gắn Aurora với đế cắm máy khoan, đế cắm di động và dây nguồn DC
• Ăng-ten TNC 13 ”90 độ
• Bộ sạc pin Li-ion / NiMH Dòng F với hai bộ pin Li-ion

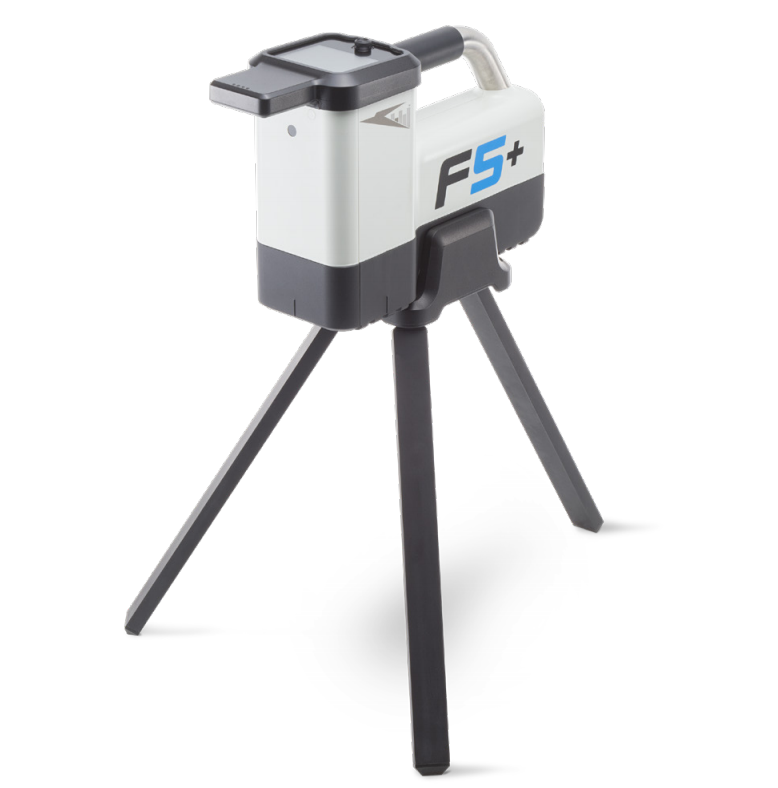

DIGITRAK F5 FALCON + THÔNG SỐ KỸ THUẬT

ID sản phẩm/ Số kiểu sản phẩm……………. FF5+ / FARS5

Tần suất thu nhận…………………………… 4,5-45Khz

Tần số nhận (Sub-k) ………………….……. 0,33-0,75; 4,5-18 kHz

Sự chính xác………………………………… + 5% lên lo dải độ sâu tối đa

Dải độ sâu bộ phát (1,2)……………………… Lên đến 180ft (55m)

Dải dữ liệu bộ phát (1,2)……………………… Lên tới 220ft (6 / m)

FALCON + EQUALS FLEXIBILITY

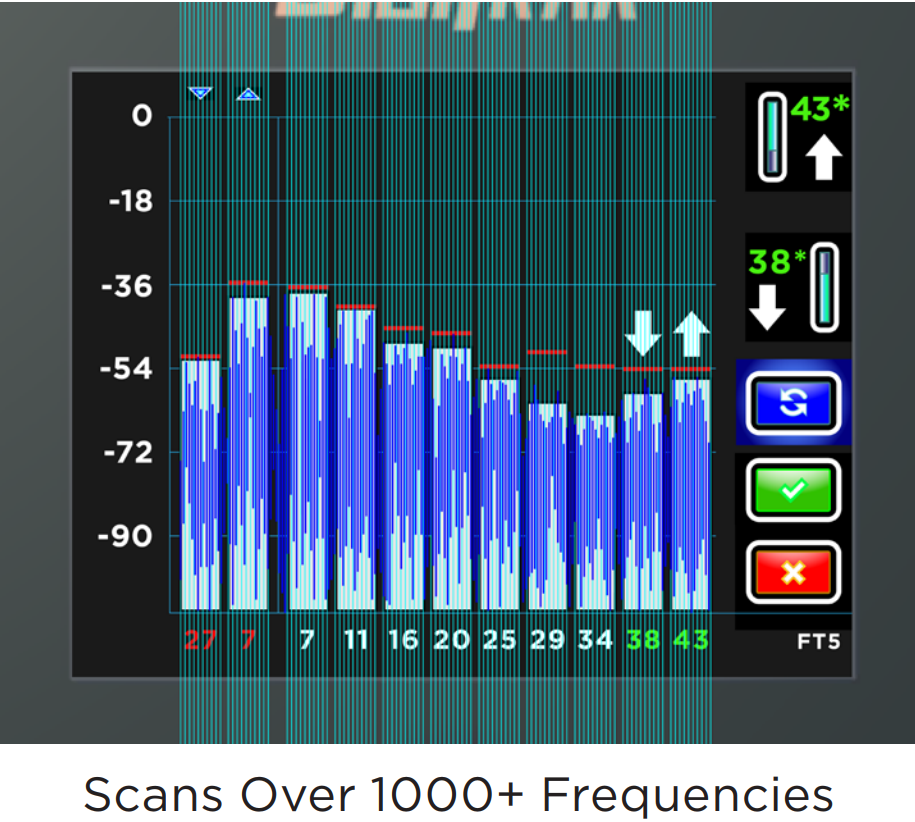

Hệ thống định vị Digitrak Falcon F5 + tự động quét hơn 1000 yêu cầu và chọn tốt nhất trong dải cách cho vị trí công việc của bạn. Khoan ngang với hai băng tần và chuyển đổi giữa chúng ở giữa lỗ khoan khi điều kiện giao thoa thay đổi.

DIGITRAK F5 + ĐỘC QUYỀN

Cùng máy định vị Digitrak Falcon F5 bạn biết thêm hơn về:

• Được trang bị hơn 1000 (yêu cầu cho dải tần thấp nhất, cao nhất và dãi tần rộng nhất)
• Hãy tự tin khoan dưới bê tông cốt thép với bộ dò cốt thép Sub-k "độc quyền của chúng tôi.
• Giảm nguy cơ trả lại hàng không với thiết bị đo áp suất chất lỏng hạ áp được cấp bằng sáng chế của chúng tôi.

Lập bản đồ khoan ngầm của bạn trong khi khoan bằng GPS và dễ dàng tạo ra các báo cáo chuyên nghiệp với Ứng dụng LWD.

Máy phát tương thích………… FTSXLP, FTSLP, FTSp, FTRSLP, FTRSP, FTRSS

Bộ sạc pin…………….……… Lithium-Ion FBP và NIMh SBP

Tuổi thọ pin của máy (3)………Lên đến 12 giờ

Màn hình từ xa tương thích ……Aurora và FCc

Dải đo từ xa (4)……………….. Lên đến 3000ft (914m)

(1) Có thể đạt được với bộ phát FT5XLP 24 "ở công suất cao và Chế độ tối đa.

(2) Số liệu về phạm vi dựa trên Tiêu chuẩn SAE J2520. Phạm vi thực tế và thời lượng pin sẽ thay đổi dựa trên sự khác biệt, vỏ máy phát, tần số và các yếu tố khác.

(3) Có thể đạt được với Bộ pin Falcon (FBP).

(4) Có thể đạt được với màn hình từ xa Aurora và Ăng-ten Yagi.

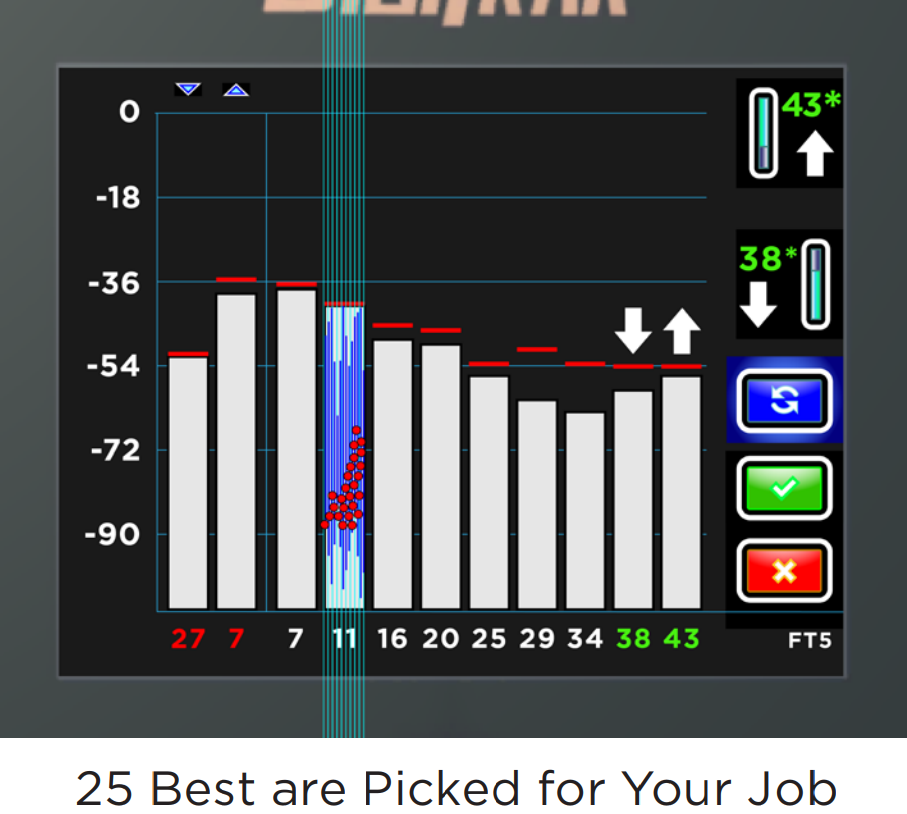

Sử dụng đồng thời 25 tần số cho phép bạn hoàn thành công việc ngay lần đầu tiên, trong khi đối thủ chỉ được sử dụng một tần số tự do tại một thời điểm khi khoan.
