Bạn đã bao giờ nghe câu nói, “Đối với người đàn ông chỉ có một cái búa trong bộ dụng cụ, mọi vấn đề đều giống như một cái đinh chưa? (Abraham Maslow) ”Trong ngành công nghiệp cấp nước, một số người có thể cảm thấy như vậy khi đối mặt với việc lắp đặt đường ống phải vượt qua các chướng ngại vật tự nhiên hoặc do con người gây ra, đặc biệt là các đường giao nhau. Vì vậy, nếu đi vòng quanh hoặc ở trên không phải là một lựa chọn, thì sao? Làm thế nào về bên dưới lòng đất?

Trong thế giới hiện đại ngày nay, có nhiều công cụ hơn có sẵn để lắp đặt đường ống dẫn nước như rãnh mở / cắt, hệ thống trụ trên và Máy khoan định hướng ngang hoặc khoan ngầm. Trong bài viết này, chúng tôi sẽ thảo luận về kỹ thuật khoan ngang với ống thép dẻo và những lợi ích của việc sử dụng ống thép (ống DI) cho khoan định hướng và cung cấp một số cân nhắc và mẹo cho việc lắp đặt đường ống của bạn.

HDD được ứng dụng như thế nào đối với cơ sở hạ tầng ống dẫn nước ngầm?

Kỹ thuật khoan ngang HDD, còn được gọi là doa định hướng, được phát triển vào đầu những năm 1960 và lần đầu tiên được sử dụng bởi ngành công nghiệp dầu khí trên các hệ thống đường ống dẫn đường kính lớn xuyên quốc gia. Quá trình này đã phát triển và tạo nên một cuộc cách mạng cho những đường giao thông nước phức tạp đối với các đường ống ban đầu được hoàn thành bằng các phương pháp nạo vét thông thường hoặc được tái định tuyến qua những quãng đường dài và được bắc qua tại các vị trí cầu.

Trong hơn 20 năm qua, khoan định hướng HDD đã được phê duyệt và sử dụng cho các đường dây phân phối khí có đường kính nhỏ ở khu vực thành thị và ngoại ô, cũng như các điểm giao cắt cáp viễn thông và cấp nước của thành phố tại các sân bay, đường cao tốc và đường thủy.

Lợi ích của Ống thép cho khoan định hướng

DI Pipe có nhiều thuộc tính phù hợp với khoan định hướng như:

Các chuyên gia kỹ thuật sử dụng Envision, Hệ thống cơ sở hạ tầng bền vững, nhận thấy lợi ích của khoan định hướng dưới dạng tiết kiệm chi phí và giảm tác động môi trường.

Đường kính bên trong lớn hơn của ống DI so với vật liệu ống khác giúp tăng thể tích đồng thời giảm chi phí năng lượng (bơm). Nếu các vật liệu thay thế yêu cầu kích thước ống tăng lên để cạnh tranh với ống DI thì đường kính lỗ khoan cũng phải tăng, dẫn đến chi phí khoan cao hơn.

Hệ số giãn nở nhiệt đối với ống PVC và HDPE là đáng kể. Khi chọn vật liệu làm ống để khoan, phải xem xét hệ số giãn nở nhiệt, đặc biệt nếu tiện ích có nguồn nước mặt như hồ hoặc sông thì nên xem xét để đảm bảo ứng suất và biến dạng đáng kể không làm hỏng vật liệu thay thế.

Nhà thiết kế tự động điều chỉnh biên dạng khoan này bằng cách chèn các thông số dự án khác nhau như:

• Đường ống lối vào và lối ra thiên thần
• Chiều dài khoan ngang
• Độ sâu dưới rào cản
• Mẹo sử dụng ống thép cho khoan định hướng
• Tiền xây dựng và lập kế hoạch

Một số yếu tố cần thiết cần xem xét trước khi bắt đầu cài đặt khoan định hướng là:

• Nghiên cứu sơ bộ
• Khám phá dưới bề mặt
• Định vị các tiện ích và cấu trúc hiện có
• Kiểm kê tổng thể cảnh quan và thảm thực vật hiện có dọc theo tuyến đường đề xuất
• Mua lại hợp pháp
• Quyền ưu tiên và giấy phép
• Giấy phép chặt bỏ cây cối và bụi rậm
• Giấy phép môi trường
• Quan hệ công chúng
• Làm thế nào để giữ cho chủ sở hữu tài sản được thông báo và cập nhật

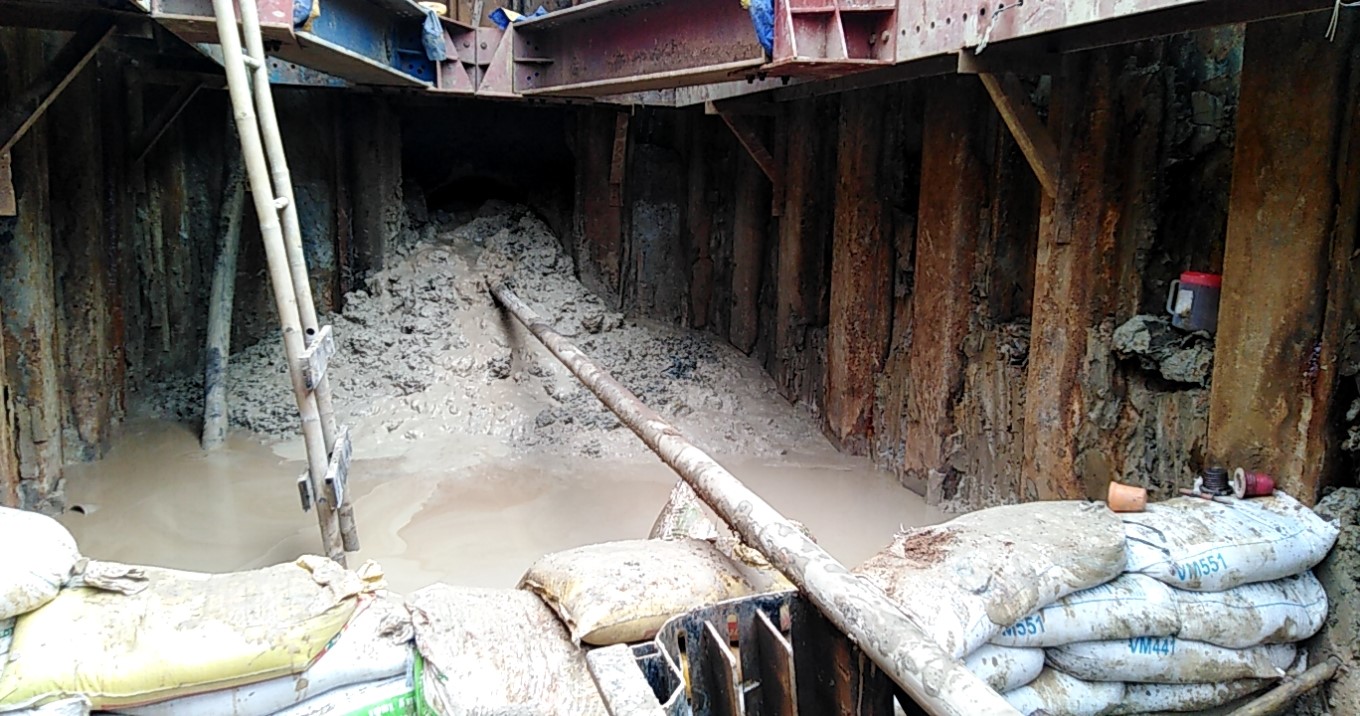

Làm thế nào Khoan định hướng ngang với ống thép

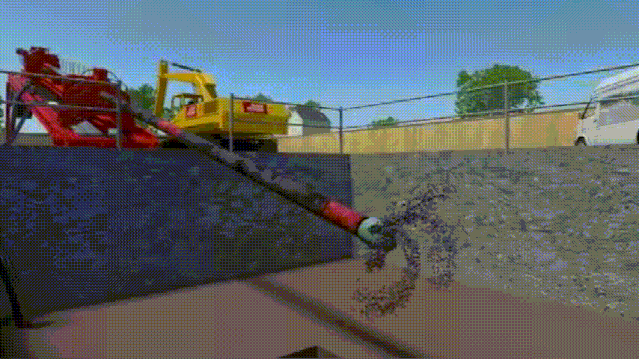

Bước 1: Khoan / Khoan lỗ thí điểm

Bước một liên quan đến việc sử dụng một bit thí điểm để tạo ra một lỗ khoan.

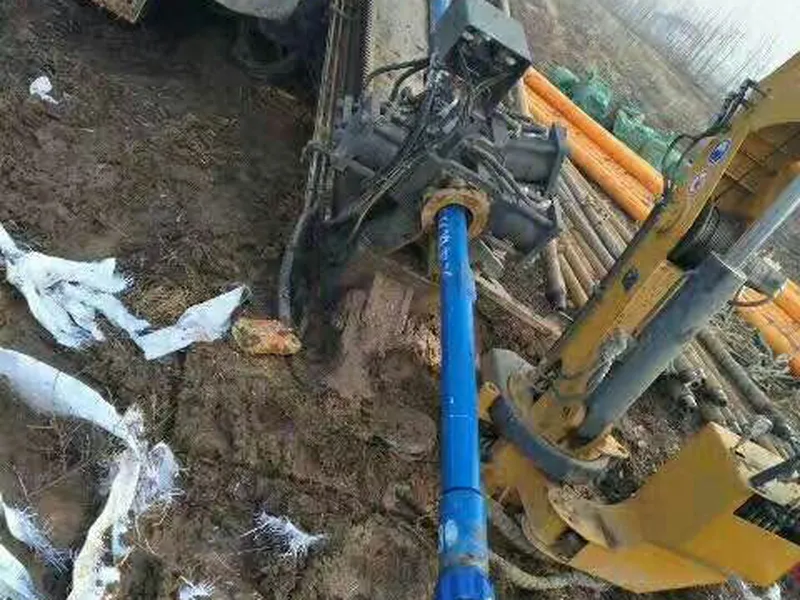

Để đảm bảo đường khoan được tạo ra mà không gặp phải các vật cản không lường trước được, hãy thiết lập thiết bị khoan ngầm HDD và bắt đầu khoan lỗ thí điểm

Nhiều loại đầu khoan có khả năng chịu lực khác nhau được sử dụng dựa trên loại đất.

Nên sử dụng điều hướng kiểu đi bộ hoặc đường dây trong quá trình khoan định hướng.

Lỗ khoan thường có đường kính nhỏ hơn lỗ khoan cuối cùng, đường kính thường là 4 inch.

Bước 2: Chuẩn bị trước

Sau khi khoan lỗ thí điểm, quá trình gia công trước nên bắt đầu.

Doa sơ bộ chỉ đơn giản là mở rộng lỗ thí điểm đến kích thước thích hợp để kéo vật liệu ống mới qua lỗ khoan.

Doa trước có thể mất một đến vài lần doa với các dao doa lớn hơn dần dần để đạt được kích thước đường khoan cuối cùng.

Bước 3: Thiết lập Đường kính Đường khoan

Thông thường, đường kính đường khoan cuối cùng lớn hơn 1,5 lần so với đường kính ngoài lớn nhất của ống. Một máy tính đường kính ngoài của ống so với kích thước lỗ khoan có sẵn bằng cách sử dụng máy khoan định hướng GS700-LS.

Ví dụ: nếu đường kính ngoài lớn nhất của ống là 16 inch, thì đường kính đường khoan cuối cùng của bạn là khoảng 24 inch.

Sau khi đạt được đường kính đường khoan cuối cùng, việc lắp đặt đường ống có thể bắt đầu.

Bước 4: Lắp đặt ống sắt dẻo

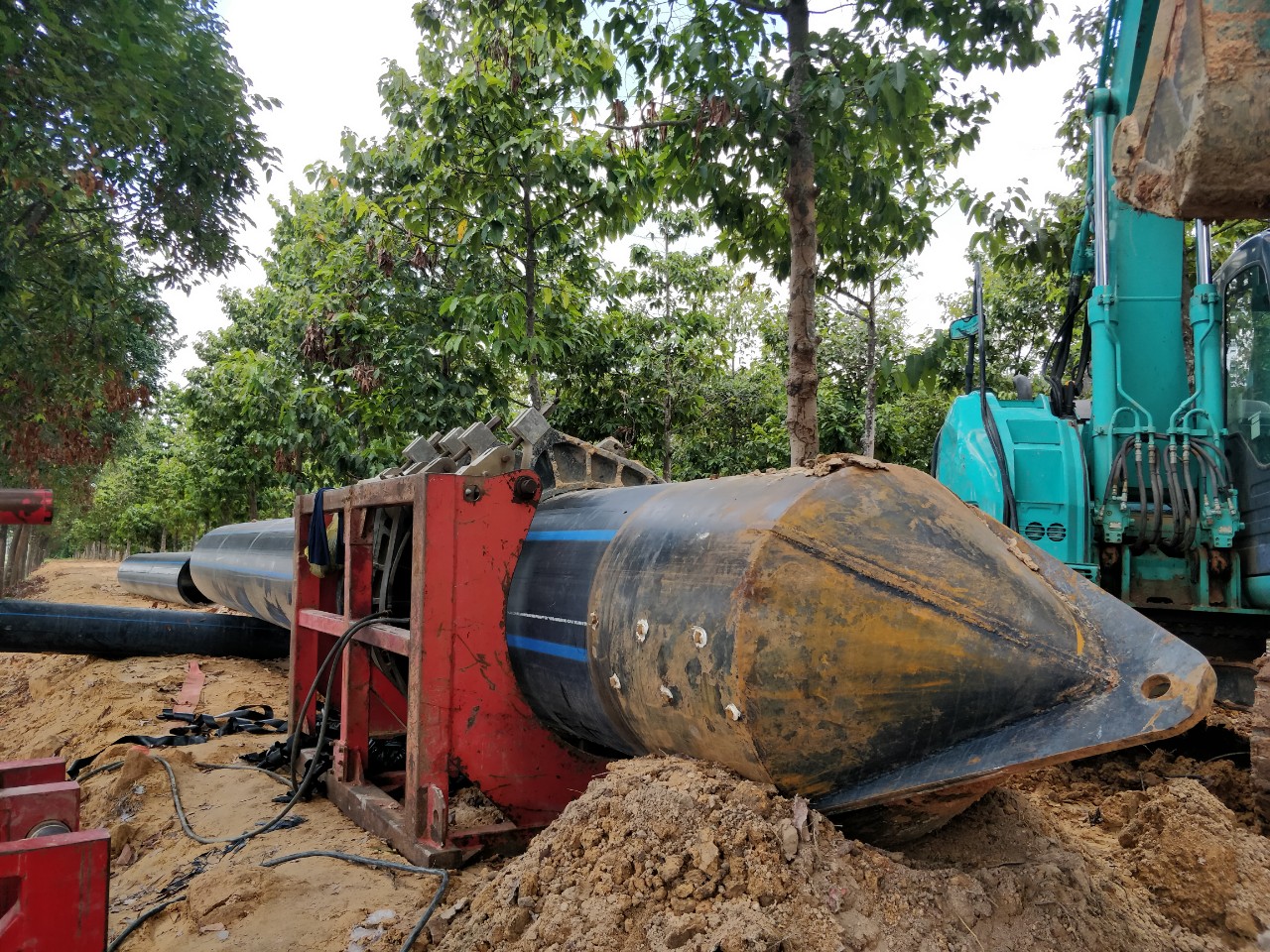

Việc lắp đặt đường ống được thực hiện bằng cách "kéo lại" ống sản phẩm từ máy khoan.

Trong quá trình kéo lùi, dung dịch khoan (thường là bùn Bentonite) nên được đưa vào đường khoan để giúp giảm ma sát.

Nên sử dụng doa xoay để duy trì đường khoan rõ ràng và thông thoáng trong quá trình kéo ống trở lại.

Nên sử dụng một khớp xoay để gắn mũi doa vào ống sản phẩm.

Làm thế nào khi giàn khoan của bạn quá lớn? - Cân nhắc Lực kéo

Thông thường, chúng tôi được hỏi những lực kéo nào là cần thiết cho một dự án khoan ngầm HDD, hoặc có thể kéo bao nhiêu feet cùng một lúc. Một trong những câu trả lời phổ biến nhất của chúng tôi là: "Giàn khoan của bạn lớn bao nhiêu?" Phản ứng này chủ yếu là do độ bền của gang dẻo.

Nghiêm túc mà nói, có rất nhiều yếu tố cần xem xét. Trọng lượng của toàn bộ chiều dài đường ống là yếu tố chung tốt nhất để sử dụng khi tính toán yêu cầu lực kéo. Hãy nhớ rằng ống DI có xu hướng nổi nếu sử dụng bùn sẽ làm giảm lượng lực kéo cần thiết.

Điều ngược lại là đúng với các sản phẩm thay thế, chẳng hạn như PVC hoặc HDPE. Các vật liệu này có xu hướng trôi dọc theo đỉnh của lỗ khoan, làm tăng áp lực và kéo dọc theo toàn bộ chiều dài của lỗ khoan và cuối cùng là tăng yêu cầu về lực kéo. Ngoài ra, hầu hết các vật liệu thay thế đều yêu cầu vết xước hoặc khoét không quá 10% đường kính của ống để vượt qua kiểm tra.

Đừng mắc kẹt trong bùn - Cân nhắc đối với đất sét Bentonite

Để giảm ma sát và lực kéo, Bentonite Clay thường được trộn với nước ngọt để tạo ra một loại bùn hoặc bùn. Điều này đặc biệt đúng trong điều kiện đất thô. Tuy nhiên, việc sử dụng bùn Bentonite có thể không bắt buộc đối với đất cát hoặc đất tơi xốp.

Bùn khoan này có tỷ trọng rất giống với tỷ trọng của ống DI, cho phép ống nằm ở giữa lỗ khoan, tạo ra ít ma sát hơn trong quá trình kéo ống trở lại. DI Pipe yêu cầu ít năng lượng hơn từ giàn khoan trong giai đoạn kéo trở lại so với các vật liệu khác.

Thời gian là tiền bạc - Cân nhắc cài đặt

Cartridge và Assembled Line là hai phương pháp lắp đặt đường ống thép trong ứng dụng khoan định hướng HDD.

Phương pháp Cartridge liên quan đến việc lắp đặt từng ống một trong quá trình kéo. Loại kéo này làm giảm đáng kể lượng không gian cần thiết để hoàn thành dự án. Lượng thời gian liên quan để lắp ráp mối nối ống thép thường tương đương với lượng thời gian cần thiết để thay đổi các đoạn ống khoan được sử dụng bởi máy doa.

Một phi hành đoàn làm việc theo nhóm có thể cực kỳ hiệu quả so với việc lắp đặt sản phẩm thay thế. Cụ thể, việc lắp đặt sản phẩm thay thế có thể mất đến một giờ để làm nóng và làm mát một khớp trước khi kéo.

Ngược lại, việc tạo khớp ống thép 8 inch có thể mất ít nhất một phút. Ống DI cũng thường được lắp đặt trong nhiều điều kiện thời tiết khác nhau. Tôi vẫn chưa thấy một nhà thầu chờ một ngày nắng đẹp và nửa dặm bất động sản để lắp đặt đường ống DI cho một lỗ khoan. Tuy nhiên, tôi chắc chắn đã thấy những hạn chế như vậy trong trường hợp của một số vật liệu thay thế.

Phương pháp đường dây lắp ráp liên quan đến các đường ống được lắp đặt trên mặt đất và được kéo trong một phần. Dòng tiếp theo có thể được đặt trên mặt đất hoặc các con lăn nếu muốn.

Wrap it Up - Cân nhắc Bảo vệ Ăn mòn

Có thể cần lắp đặt vỏ bọc polyethylene V-BIO cho dự án. Các mẫu đất và điều kiện nên được xem xét trước khi lựa chọn bất kỳ loại bảo vệ chống ăn mòn nào cho đường ống DI. Nếu được yêu cầu, hướng dẫn lắp đặt ANSI / AWWA C105-A21 “Phương pháp thay thế A cho điều kiện rãnh ẩm ướt”.

Lớp tráng Polyetylen có còn trên đường ống trong suốt lỗ khoan không? Theo kinh nghiệm của Minh Phương, nó chắc chắn có. Tôi đã chứng kiến ​​lớp vỏ nguyên vẹn khi đường ống được lắp đặt bằng bùn bentonit.

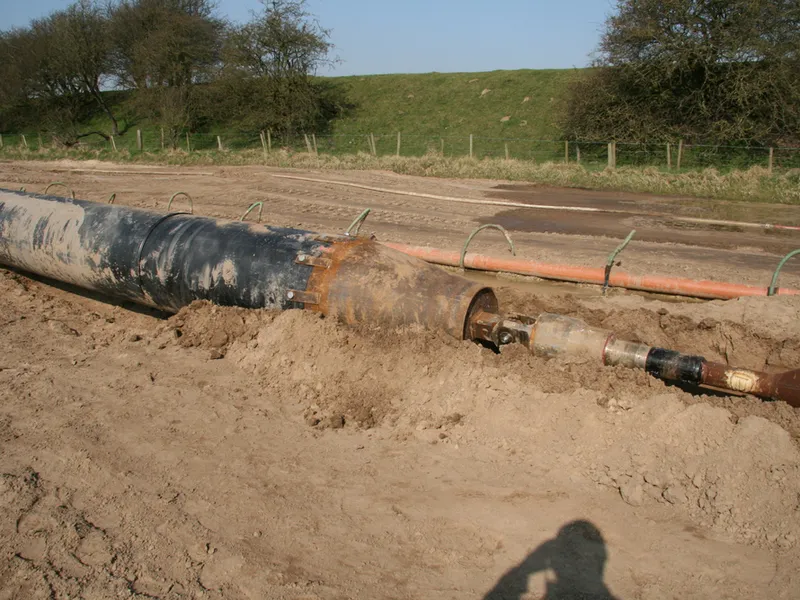

Ngoài ra, hãy nhớ rằng công ty Minh Phương cung cấp hỗ trợ kỹ thuật tại chỗ và / hoặc đào tạo, theo yêu cầu, chính xác mà không có chi phí cá nhân. Đầu kéo cũng có đủ kích cỡ để dễ dàng lắp đặt. Đầu bộ kéo lắp ráp vào đầu trục của ống theo cách tương tự như khớp ống thép.

Một kết nối được thực hiện giữa đầu kéo và đường ống khoan bằng cách sử dụng một rãnh. Sau đó, đường ống được kéo trở lại qua lỗ khoan. Điều quan trọng là phải nhớ; đường ống phải được kéo đầu-cuối-đầu tiên do đường viền của chuông.

Kết luận - Ống DI là một lựa chọn vật liệu tuyệt vời cho khoan định hướng

Ống thép rất thích hợp cho khoan định hướng vì những lý do sau:

• Khi không có đủ chỗ trên địa điểm làm việc cho một khu vực bố trí cho đường ống nhiệt hạch.
• Khi các vật liệu ống thay thế phải được hợp nhất với nhau cho toàn bộ chiều dài mũi khoan, yêu cầu diện tích dàn lớn hơn. Hầu hết các dự án khoan đều kéo tất cả chiều dài ống khoan cùng một lúc.
• Ống DI có thể được lắp ráp và kéo tất cả cùng một lúc nếu có đủ diện tích cho dự án.
• Ống DI có thể được lắp ráp bằng Phương pháp Hộp mực nếu dự án nằm trong khu vực tắc nghẽn như thành phố.
• Ảnh hưởng của vết xước trên ống DI ít gây chấn thương hơn so với các vật liệu thay thế.
• Tiếp xúc với ánh nắng mặt trời và tia UV không làm suy giảm đường ống DI khi được bảo quản trên công trường.
• Ống DI không yêu cầu các mối nối hàn nhiệt chảy tạo ra “gờ giảm tốc” như đã trải qua khi sử dụng các vật liệu thay thế.
• Phụ cấp đột biến được bao gồm trong thiết kế đường ống DI.
• Các kết nối trong tương lai trên đường ống DI không yêu cầu lớp phủ chuyên dụng hoặc thiết bị nung chảy chuyên dụng

Ống gang dẻo là một hệ thống đường ống tuyệt vời cho các dự án khoan định hướng. Đây là vật liệu bền, dễ lắp đặt và có đường kính bên trong lớn nhất trên thị trường. Nếu bạn có bất kỳ câu hỏi nào liên quan đến việc sử dụng ống DI cho Khoan định hướng ngang, vui lòng liên hệ với đại diện công ty Minh Phương tại hotline 0903 649 782. Ngoài ra, chúng tôi cung cấp các dịch vụ kỹ thuật tại chỗ dưới hình thức các kỹ sư sẵn lòng hỗ trợ thiết kế, hỗ trợ và hoàn thành dự án khoan ngầm HDD của bạn. Minh Phương Corp - Xây dựng đường ống ngầm tiện ích bền vững cho nhiều thế hệ!
