Muốn sử dụng kỹ thuật khoan ngầm dưới lòng đường cần chuẩn bị những gì

Khi đặt đường ống, người ta thường phải khoan các lỗ được gọi là lỗ dưới đường. Thực hiện bằng nhiều phương pháp khoan định hướng ngang (thủ công hoặc sử dụng lắp đặt ổ cứng đặc biệt).

Kỹ thuật khoan ngầm dưới lòng đường rất đơn giản và trong phạm vi khả thi về mặt kinh tế, hãy xem xét những điều sau đây.

Khoan ngang đề cập đến phương pháp tạo kênh không rãnh để đặt thông tin liên lạc. Nó có thể được sử dụng trong trường hợp không thể phá hủy bề mặt đất, ví dụ, khi cần đặt đường ống hoặc dây cáp dưới đường.

Phương pháp khoan ngầm dưới lòng đường được lựa chọn tùy theo điều kiện cụ thể của địa điểm. Có ba cách.

• Khoan bằng tay của chính bạn với sự hỗ trợ của máy đánh trứng và một con sâu đục lớn;
• Thủng với ổ cứng mini HDD;
• Thiết bị khoan công nghiệp.

Tại các công trường nước, thường sử dụng các phương pháp thủ công hoặc lắp đặt mini để đóng gói hệ thống thoát nước hệ thống thông tin liên lạc. Với sự giúp đỡ của họ, bạn có thể đào một cái hố trên mặt đất dưới lòng đường mà không tốn thời gian và tiền bạc.

Tự làm máy khoan ngầm dưới lòng đường

Nếu bạn có thiết bị phù hợp, đó là cách tiết kiệm nhất để vượt qua những điều cơ bản của giao tiếp. Nó được thực hiện với sự trợ giúp của một chiếc còi đặc biệt và một thợ đục lỗ lớn. Về mặt kỹ thuật, việc thủng ổ cứng HDD rất đơn giản.

Phần tử chính là một bể nhỏ làm bằng xi lanh thủy lực lớn. Để thuận tiện cho việc khoan ở cuối lớp lót, hãy tạo một vương miện từ những cánh hoa sắc nét. Trong quá trình khoan, phần trở lại (đất đã chọn) có thể dễ dàng tháo ra, do đó đường kính của hình trụ lớn hơn đường kính của hình trụ một chút.

Đẩy vương miện bằng cách sử dụng một cú đấm lớn. Đẩy ống bọc bên ngoài theo đúng hướng và định kỳ bôi trơn núm vặn bằng nước để loại bỏ phần nước chảy ra khỏi dòng chảy và tạo điều kiện khoan. Khi bạn tiếp tục, vương miện được tăng lên bằng cách hàn.



Khoan thủ công cho phép bạn đối phó thành công với vết thủng trong hầu hết các trường hợp. Mặc dù đôi khi sử dụng phương pháp này là không thực tế. Ví dụ, nhiều con đường ở khu vực sân bay Tân Sơn Nhất được xây dựng bằng cách sử dụng một lượng lớn đất, một lượng lớn đá và các mảnh vụn cấu trúc khác nhau có thể cản trở việc đi lại bình thường của vương miện. Trong trường hợp này, bạn cần phải làm việc với một cài đặt đặc biệt (ổ cứng mini).

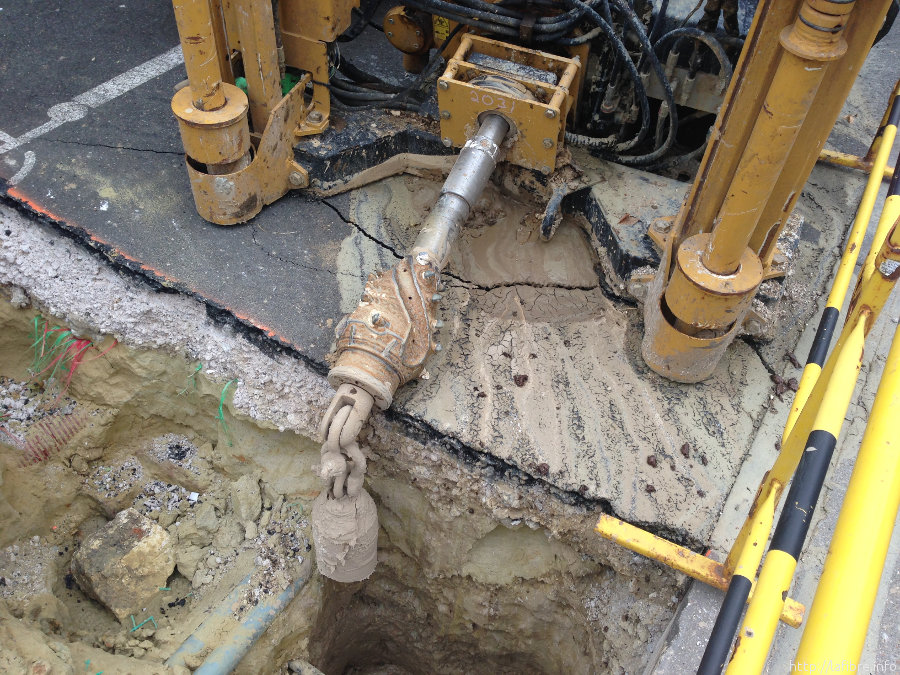

Khoan ngầm dưới lòng đường do lắp đặt ổ cứng HDD mini

Máy khoan ngang mini có nghĩa là thiết bị kiểu hầm lò. Kích thước nhỏ và dễ vận hành. Được thiết kế để khoan và mở rộng các lỗ thông tin liên lạc.

Tùy thuộc vào mô hình, lắp đặt mini có thể cung cấp áp lực lên đến 20 tấn, giúp bạn dễ dàng kéo các đường ống có đường kính khác nhau. Ổ cứng HDD mini thích hợp làm việc ở những nơi đông dân cư, khu đô thị đông đúc với điều kiện không gian hạn chế

Quá trình khoan rất đơn giản. Thiết bị được lắp đặt và lắp ráp trong rãnh 1,5 x 2 mét đã đào trước đó. Độ sâu của hố phụ thuộc vào đặc điểm địa chất thủy văn của địa điểm - dự án của mạng lưới công trình.

Việc lắp đặt mini được bắn ra sẽ bị ảnh hưởng bởi áp suất, lực này sẽ đẩy thanh theo đúng hướng. Nếu cần, dung dịch khoan được cung cấp cho mỏ.

Giám sát độ chính xác của định hướng được thực hiện bằng cách sử dụng thiết bị định vị. Sau khi hoàn thành công việc, thợ khoan đi ra bên kia đường. Các ống sóng hoặc ống có đường kính yêu cầu được gắn vào và toàn bộ kết cấu được kéo theo hướng ngược lại.

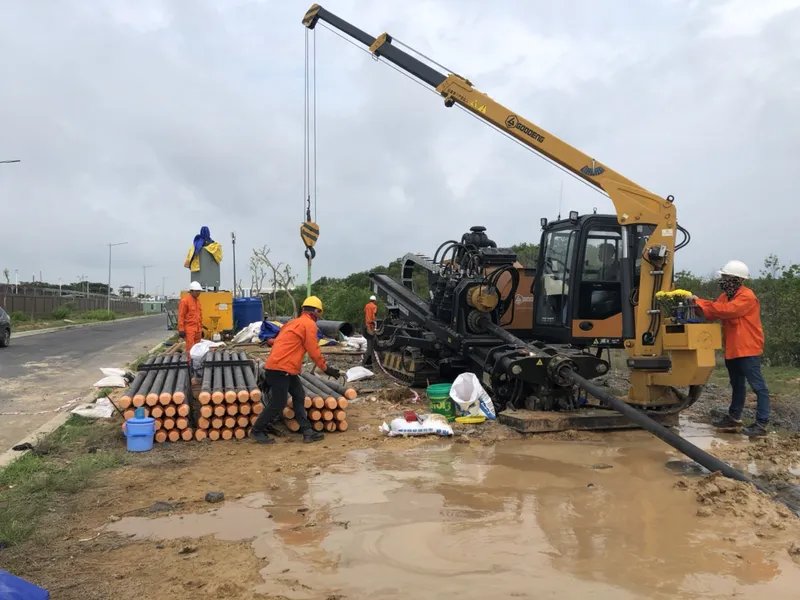

Lắp đặt ổ cứng cho khoan công nghiệp

Thiết bị công nghiệp được thiết kế để khoan và mở rộng giếng. Nó để lại một khoảng cách đáng kể và cung cấp một lối đi dưới mặt đất. Hướng chuyển động của núm vặn được điều khiển bởi một sợi cáp mềm được cố định vào một đầu của cần khoan. Đầu thứ hai của cáp được điều khiển bởi người vận hành. Chất lỏng khoan được cung cấp trong quá trình thâm nhập vào mỏ.

Ổ cứng công nghiệp không được sử dụng để lắp đặt hệ thống thoát nước địa phương. Ngoài việc không tốn kém về mặt kinh tế, sự phức tạp còn phát sinh từ các tòa nhà dày đặc, không gian hạn chế.

Do đó, chi phí sẽ ít nhất là 50.000 rúp (không bao gồm chi phí treo và ống dẫn), và sự khác biệt là rõ ràng.

Việc khoan bằng tay độc lập sẽ đắt hơn nhiều so với một kỹ thuật viên chuyên nghiệp.

Chúng tôi sẽ không giảm thời gian dành cho công việc. Nơi mà bậc thầy có thể đối phó trong vài giờ, những người không chuyên có thể mất hơn một ngày.

Như bạn thấy, việc khoan độc lập trong mọi trường hợp đều dẫn đến một khoản chi phí hợp pháp rất lớn. Sẽ có ý nghĩa hơn nếu bạn đặt một dịch vụ thông tắc cống tại thành phố chìa khóa trao tay để tránh mất thêm thời gian và tiền bạc.

Các chuyên gia của đội lắp đặt thực hiện những công việc này, bao gồm khoan đất ngang gần như hàng ngày, bắt đầu với việc lắp đặt bể tự hoại và sắp xếp thông tin liên lạc.

Một loạt các hành động

Đẩy mạnh

Khi làm việc với đường ống, thường phải thực hiện các nét kéo giãn theo chiều ngang. Trường hợp khác nhau, nhưng khi thực hiện các nhiệm vụ khác nhau, bạn cần phải khoan ngang bằng tay.

Thủ thuật này rất phức tạp và chỉ người yếu mới có thể thực hiện được.

Muốn sử dụng kỹ thuật khoan ngầm dưới lòng đường cần chuẩn bị những gì?

Việc lựa chọn vật liệu nên được thực hiện cẩn thận nhất có thể. Mỗi bước ở đây đều yêu cầu độ tin cậy tối đa.

Các thiết bị hàn hồ quang điện thích hợp cho các ứng dụng công suất trung bình hoặc cao (có thể sử dụng biến tần, nhưng chúng thường không có đủ công suất).

Tiếng Bungari là đĩa 180mm hoặc 230mm và chỉ sử dụng cả hai tay. Việc tiêu thụ vật liệu cắt sẽ đủ lớn, và điều này phải được chuẩn bị.

Búa tạ

Thanh được gia cố ít nhất 25 mm, và lỗ có chiều dài 10-15 cm vượt quá chiều dài của lỗ đã khoan.

Chiều dài của ống thép có đường kính thích hợp và phân đoạn giống như van.

Thùng thép 200 lít có bơm có vòi và cổ rộng.

Máy khoan ngang bằng tay.

Phễu có vòi 2 mét.

Sau khi chuẩn bị và bốc dỡ thiết bị trong xưởng, cần đào 2 lỗ nằm ở đầu vào và đầu ra của đường ống. Độ sâu của chúng cao hơn 20 cm so với mức cần thiết. Nếu không sẽ gặp khá nhiều rắc rối cho công việc của bạn. Chiều rộng thường là 60cm, nhưng nếu bạn có nhu cầu sử dụng má lúm đồng tiền trên 1m thì nên nới rộng ra 0,8m. Mỗi hố có chiều dài vừa đủ (chiều dài cốt thép), nếu không sẽ không có chỗ để đặt dụng cụ làm việc.

Với sự trợ giúp của LBM, cần mài khu vực cắt thép cây đến 2 m, và làm cho việc mài đều và tối đa. Có nguy cơ cao bị uốn cong khi cắt hơn 2 m.

Bây giờ bạn có thể tự mình bắt đầu khoan theo hướng ngang. Mảnh này được điều khiển theo đúng hướng với sự trợ giúp của một chiếc búa tạ, và ngọn lửa phải luôn liên tục.

Sau khi phân đoạn được dẫn động hoàn toàn, phân đoạn tiếp theo phải được hàn. Do đó, công việc tiến hành đến độ sâu cần thiết. Khi tham gia chăn nuôi, bạn cần phải cẩn thận, vì bạn có thể uốn cong cần một chút. Công việc được thực hiện chính xác ngay khi “đầu” hoạt động ở lối ra xuất hiện. Thanh dẫn hướng được hình thành theo cách này.



Bây giờ một ống có đường kính lớn hơn được lấy và đặt trên cốt thép. Một phần nhỏ khác có đường kính lớn hơn một chút (kính) được đặt lên trên ống, sẽ giúp ống không bị vỡ khi va đập, khi không cần thông nữa thì phải lấy kính ra. Đường ống phải được mài bằng máy mài để quá trình làm việc đạt hiệu quả tối đa.

Sau khi đường ống chạy tối đa (trong vòng 2 m), cần lắp máy bơm nước và bật dòng chảy. Để tăng áp suất nhân tạo, các vòi phun được sử dụng khi đường kính bị giảm. Nước chảy ra từ phần hở của ống, một thùng 200 lít đã sẵn sàng.

Khi kết thúc phân đoạn, thùng phải được kéo ra và làm rỗng. Bây giờ bạn có thể hàn từ đầu của đoạn kia và tiếp tục làm theo cách tương tự cho đến khi cố định đầu ra của ống ở phía bên kia. Điều đáng xem xét là một kính được sử dụng cho tất cả các nhiệm vụ.

Việc lắp đặt để khoan định hướng ngang là thiết bị khá đắt tiền. Tuy nhiên, nếu bạn không có đủ điều kiện tài chính để mua những thiết bị đặc biệt như vậy, có một lựa chọn là tự chế tạo một ổ cứng HDD mini. Những ý tưởng này, đã được chứng minh nhiều lần với nhiều ý tưởng, có thể thực hiện được bằng cách trình diễn việc lắp đặt ổ cứng HDD trên các diễn đàn chuyên ngành. Việc cài đặt như vậy là phù hợp để sử dụng tại nhà.

Chúng ta hãy xem những gì cần thiết để sản xuất thiết bị như vậy bên cạnh "thực hành".

Máy hàn;

Máy mài (Bungari);

Búa tạ tốt;

Phần ứng có đường kính từ 20 mm trở lên và dài hơn chiều rộng của đường 10 cm. Các ống thép có cùng chiều dài cũng được yêu cầu.

Bơm vòi;

Thùng ít nhất 150 lít (khuyến nghị thêm không gian) với "cổ" rộng.

Máy khoan để giúp thực hiện các hoạt động khoan (cũng có thể được thực hiện độc lập);

Phễu có chiều dài ống cố định ít nhất là 2 m.

Hãy thử tự khoan ngầm dưới lòng đường HDD.

Yếu tố chính của việc lắp đặt ổ cứng là một máy khoan, có chức năng chính của quá trình khoan. Máy khoan có thể được mua tại các cửa hàng phần cứng chuyên dụng. Nhưng chúng tôi đã quyết định cài đặt ổ cứng bằng tay của chính mình, vì vậy ở đây chúng tôi sẽ cố gắng đối phó với chính mình.

Để tạo một mũi khoan, bạn sẽ cần:

Ống bền có đường kính đến 5 cm và chiều dài tương ứng với chiều dài của giếng theo yêu cầu;

Hai ống nhỏ có đường kính 4-5 cm và dài 10-12 cm (tay cầm tương lai);

Các đoạn thép tấm có độ dày từ 4 mm trở lên;

Máy cắt kim loại rắn;

Máy hàn điện;

Đuốc (quạt gió).

Tạo máy khoan HDD của riêng bạn

Cắt một hình tròn từ một mảnh vắt sao cho đường kính của nó trùng với đường kính của giếng tương lai.

Ở phần trung tâm của vòng tròn, chúng tôi tạo một lỗ có kích thước bằng kích thước của đường ống chính.

Trong vòng nhận được, chúng tôi xóa một phân đoạn. Kích thước của nó phụ thuộc vào kích thước của đá phổ biến tại địa điểm khoan.

Với sự trợ giúp của một chiếc búa tạ, chúng tôi quấn một vòng thép theo hình xoắn ốc. Khu vực cắt là cực kỳ sắc bén để khoan hiệu quả hơn.

Bây giờ bạn cần phải thực hiện một mẹo. Điều này có thể được thực hiện với một máy vắt nhỏ. Chúng tôi làm nóng thép bằng một cái đốt, đầu tiên giữ nó bằng các mảnh vụn, sau đó chúng tôi dán thép thành hình dạng mong muốn.

Đầu cuối cùng được hàn vào phần cuối của đường ống chính. Phần đầu trông giống như một đoạn tiếp nối của đường ống này khi nó phát triển theo chiều dài.

Hàn 2 đường ống vào đường ống chính, sẽ làm tay cầm trong tương lai.

Tự thực hiện các bước công việc khi làm ổ cứng.

Các bước để thực hiện kỹ thuật khoan ngầm dưới lòng đường bằng cách sử dụng lắp đặt ổ cứng tự tạo được thực hiện theo một số bước như sau:

Chuẩn bị Ở giai đoạn này, hai hố (hố nhỏ) được đào song song với nhau và nằm ở hai phía đối diện của chướng ngại vật (ví dụ, một con đường). Độ sâu của hố phải cao hơn khoảng 20-30 cm so với độ sâu dự kiến ​​của đường ống.

Ở giai đoạn này, một giếng dự phòng được xây dựng giữa các hố. Lấy đoạn đầu tiên của đường ống, và đường ống dẫn hướng phải được mài sắc bằng máy mài. Đường ống được điều khiển bởi một búa tạ có đầu nhọn theo hướng của hố tiếp nhận. Khi đường ống được lấp đầy hoàn toàn, đoạn ống tiếp theo được hàn vào cuối và cũng được đẩy vào trong. Điều này tiếp tục cho đến khi cạnh của chúng ta xuất hiện trong hố nhận.

Thanh truyền động giữa chân khởi động và chân nhận đóng vai trò như một trục dẫn hướng.

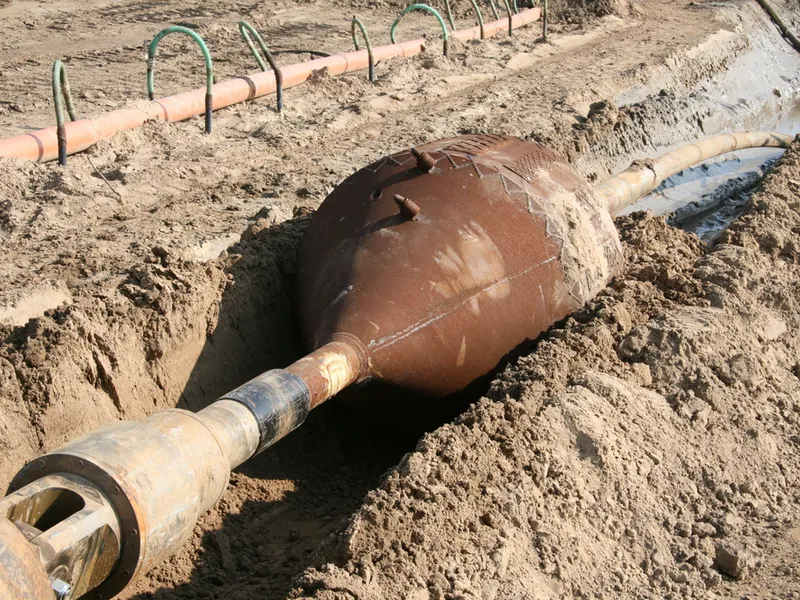

Bước cuối cùng. Đường ống được điều khiển trở lại bằng cách tương tự từ bước trước, nhưng có kích thước lớn hơn. Sau đó, với sự hỗ trợ của máy bơm, đất thừa được rửa sạch khỏi đường ống dưới áp lực.

Điều đáng nói với tôi rằng ổ cứng nằm trong tay bạn và nó cần rất nhiều nỗ lực và sự kiên nhẫn. Để làm cho nó trông đẹp theo chiều ngang, ngay cả một Dina nhỏ cũng cần rất nhiều nỗ lực.

Ý kiến:

Việc khoan một giếng ngang bằng tay khá khó khăn. Nhưng điều đó hoàn toàn có thể nếu bạn có một thể hình tốt.

Để khoan ngang, bạn sẽ cần các vật liệu và công cụ sau:

Ống kim loại có đường kính yêu cầu, chiều dài phải lớn hơn chiều rộng của đường 10 cm.

Máy hàn;

Tiếng Bungari;

Máy bơm được trang bị ống mềm;

Máy khoan cầm tay để khoan định hướng ngang;

Búa tạ;

Phễu (2m) đeo vòi;

Thùng (200 l) - tốt hơn nếu thùng được làm bằng thép hoặc nhựa.

Quá trình khoan ngang

Để thực hiện chính xác việc khoan ngầm dưới lòng đường bằng tay của chính bạn, điều rất quan trọng là phải tuân thủ các điều kiện cơ bản của công nghệ. Toàn bộ quá trình làm việc được thực hiện theo nhiều giai đoạn.

Đào hố

Trước hết, cần đào 2 chân đến độ sâu bằng với đường ống hai bên đường, tiến hành lắp đặt. Ngoài ra, nên chừa thêm khoảng 20 cm để quá trình khoan ngang không còn gây khó chịu sau này.

Nơi làm việc chính sẽ là một hố, vì vậy cần phải cẩn thận để đảm bảo rằng chúng tiếp tục hố. Chiều dài chúng phải bằng chiều dài tối thiểu của đường ống. Bạn sẽ cần một cái búa tạ để lắp đường ống. Điểm tựa phải được ghi kích thước sao cho việc khoan ngang được thoải mái.

Khoan ngang: lắp đặt đường ống ngầm dưới lòng đường

Giai đoạn tiếp theo của khoan ngang liên quan đến việc tạo đường viền cho trục của ống. Để làm điều này, bạn cần phải mài ống để tạo ra hình dạng của một mũi nhọn, và người Bungari sẽ giúp. Như vậy đường ống sẽ dễ dàng đi vào lòng đất. Bạn cần đánh dấu các trục của các đường ống đã chuẩn bị bằng búa. Kích thước tối đa nên là 2m để búa tạ không làm cong đoạn ống. Mỗi phần búa được hàn bằng máy hàn. Thanh thép từ mương được tạo ra. Tự lắp đặt đường ống. Bằng cách xử lý theo cách này, bạn có thể tránh bị thiệt hại nếu đá hoặc gạch bị kẹt trong khi đi qua.

Sau khi đối phó với kỹ thuật khoan ngầm dưới lòng đường của giai đoạn trước, cần phải lắp đặt các đoạn ống trên thanh, có vai trò dẫn hướng. Tiếp theo, dùng một chiếc ống có đường kính lớn cắt để tạo thành một chiếc cốc thủy tinh có thể tháo rời được gọi là "gót chân". Với yếu tố này, các đường ống bị tắc sẽ không được san lấp.

Trong khu vực đập tương lai, gót chân được cố định trên đường ống, và khi rút gót chân ra, nó được rút ra. Tiếp theo, bạn cần sử dụng một máy bơm được trang bị vòi và đẩy nó dọc theo đường ống đến điểm dừng. Sau đó, bạn cần bật máy bơm. Nhiều chuyên gia thích sử dụng ống nhựa (12 mm) cho mục đích này. Duỗi thẳng trước khi sử dụng máy thổi.

Bạn có thể tăng áp suất trong dòng nước bằng cách nâng ly hợp trong ống mềm hoặc đường ống. Điều này sẽ cho phép bạn thu hẹp đường kính. Đào một lỗ dưới vòi để ngăn nước lan ra mặt đất. Độ đục trong thùng được thu thập bằng cách sử dụng một cái phễu có gắn vòi.

Có thể thay phễu bằng chai nhựa 5 lít bằng cách cắt sẵn phần đáy. Máy bơm được chuyển đến một thùng đã đầy hơn một nửa. Bộ lọc có thể được làm từ các thùng nhựa hẹp có đục lỗ.

Giai đoạn cuối cùng của kỹ thuật khoan ngầm dưới lòng đường

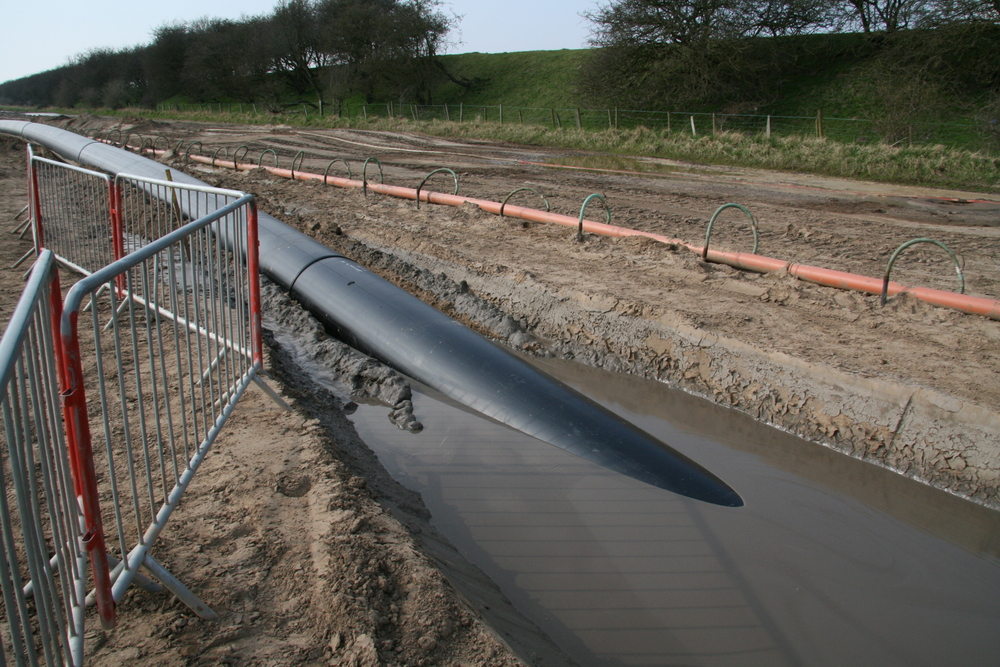

Các phần của mặt cắt được hàn cho đến khi chúng xuất hiện trong một cái hố nằm ở phía bên kia của con đường.



Giàn khoan ngang

Việc sử dụng kỹ thuật khoan ngầm dưới lòng đường khi lắp đặt đường ống không phải là mới. Đối với các hoạt động quy mô lớn, chúng hiếm khi được quản lý mà không có thiết bị khoan chuyên dụng. Các giàn khoan thủ công cho phép bạn thực hiện thành công các nhiệm vụ, ví dụ, trong việc xây dựng đất nước.

Một chiếc máy khoan tự làm có thể giúp bạn tiết kiệm rất nhiều tiền. Một điểm quan trọng trong trường hợp này, đừng quên rằng thiết bị đặc biệt phải được lắp đặt phù hợp với tất cả các công nghệ và quy định.

Điều rất quan trọng là phải xem kỹ các hướng dẫn trước khi khoan, vì tất cả các quy tắc phải được thực hiện khi làm việc trên giàn khoan.

Cần thiết kế kỹ lưỡng trước khi thực hiện khoan ngang. Quyết định mức độ sâu sắc của giao tiếp. Bằng cách hành động theo cách này, bạn có thể tránh được nhiều vấn đề. Bạn có thể tiến hành giai đoạn tiếp theo của công việc chỉ bằng cách lập một kế hoạch thô, trong đó khoan định hướng ngang sẽ được thực hiện.

Phải nói rằng khoan giếng ngang ngay từ đầu là khoan không chỉ trên mặt phẳng chân trời nghiêm ngặt, mà còn cả đường xuống dốc. Trong thực tế, về mặt hình học, nếu phần nằm ngang là khoan ngang và phần thẳng đứng lấy một góc thẳng cổ điển, thì trong thực tế, khoan ngang là khoan một lỗ theo một hướng bất kỳ theo phương với độ lệch 45 độ so với phương tuyệt đối.

Trong thực tế, kỹ thuật khoan ngầm dưới lòng đường được thực hiện bằng thiết bị đặc biệt có cơ cấu chuyển động để chọn góc đi vào đất. Công suất dẫn động của máy khoan có thể từ nguồn điện lưới 220 V và công suất 1,5 - 2 kW đến công suất vài chục kW (đối với mỏ, đường ống dẫn dầu và khí đốt vài trăm kilowatt).

Đặc điểm quan trọng nhất của khoan là chiều dài mũi khoan thường xuyên được tăng lên nên cơ cấu quay phải có chuyển động tịnh tiến tạo áp lực lên bề mặt làm việc của mũi khoan. Lý tưởng nhất là chiều dài tối đa của mũi khoan là không hạn chế hoặc bị giới hạn, nhưng dài hơn nhiều so với chiều dài đoạn cần thiết.

Ứng dụng của kỹ thuật khoan ngầm dưới lòng đường trong thực tế

Ban đầu, kiểu khoan này chỉ được sử dụng trong công nghiệp khai thác (giếng dầu khí, hầm lò ngang trong than và mỏ), nhưng sự ra đời của các thiết bị nhỏ gọn đã giúp người ta có thể sử dụng công nghệ này trong xây dựng đường và lắp đặt tiện ích.

Lời khuyên:

Nếu kỹ thuật khoan ngầm dưới lòng đường được thực hiện bởi chủ hiện trường, không phải bởi công nhân chuyên nghiệp của cơ sở dịch vụ, thì tốc độ quay của mũi khoan, lực tịnh tiến cung cấp cho mũi khoan và việc lựa chọn đầu khoan hoàn toàn là máy cắt vành, thường đơn giản. gọi là mão).

Để không làm cháy cài đặt đối với khoan định hướng ngang, bạn cần nhớ các quy tắc rất đơn giản cho việc sử dụng mão.

  - Đất, đá sa thạch và cỏ được lấy bằng bất kỳ máy khoan nào (đường kính phù hợp tự nhiên).

  -pletenyak, trầm tích đất sét và muối thông thường-hai vương miện nhọn;

  -Nếu đổ đá, đá tự nhiên và các vật liệu rắn khác thì không thể loại bỏ các tấm tứ giác có lề đường hoặc tấm cacbua (loại T5K10 hoặc T15K6).
