Tìm hiểu sự khác biệt giữa Microtunneling và Khoan định hướng ngang

Khoan định hướng ngang (HDD) và microtunneling là kỹ thuật lắp đặt đường ống không rãnh được sử dụng rộng rãi để lắp đặt cáp nước, cống, gas, điện và viễn thông.

Cả hai phương pháp đều trở nên phổ biến vì tính chất không gây gián đoạn và lượng khí thải carbon thấp hơn so với các phương pháp lắp đặt đường ống lộ thiên. Tuy nhiên, các phương pháp này có một số điểm khác biệt quan trọng, kiến ​​thức về nó có thể giúp các nhà thầu lựa chọn phương pháp phù hợp cho một dự án.

Ứng dụng

Khoan định hướng ngang - HDD là kỹ thuật lắp đặt không rãnh trên bề mặt được sử dụng để lắp đặt các đường ống dẫn mà việc đào hầm thông thường có thể tỏ ra tốn kém. Đây là phương pháp bề mặt và không yêu cầu đào trục vào / phóng và trục thoát / tiếp nhận. Tuy nhiên, phải có đủ không gian làm việc ở phía giàn khoan và phía lối ra để chứa các đường ống và thiết bị phụ trợ.

Khoan định hướng ngang HDD đã được sử dụng thành công để lắp đặt đường ống dẫn qua các khu vực nhạy cảm với môi trường, giao cắt dài và các vùng đất được khoanh định. Nó rất phổ biến để lắp đặt các đường ống dưới các vùng đầm lầy trong cống, suối, lạch, sân bay, v.v.

Microtunneling - Microtunneling là một kỹ thuật lắp đặt không rãnh được triển khai trong hố và sử dụng điều khiển từ xa có thể giám sát được bằng laser. Phương pháp này hỗ trợ liên tục cho mặt đào. Một lối vào hoặc hố phóng được đào và cung cấp hệ thống kích và tường đẩy. Một hố thoát được đào tại vị trí mà máy khoan đường hầm siêu nhỏ (MTBM) và đường ống sản phẩm sẽ được lấy ra. Một nhà máy tách bùn được cung cấp trên bề mặt để quản lý bùn.

Microtunneling được sử dụng để lắp đặt các đường ống đi qua cơ sở hạ tầng như đường cao tốc, đường sắt, sông lớn, v.v. MTBM sử dụng hệ thống dẫn đường cao cấp với khả năng giám sát trực tiếp cho khả năng hiệu chỉnh thời gian thực, mang lại độ chính xác cao so với các phương pháp không đào rãnh khác.

Loại đất, kích thước và độ chính xác

Khoan định hướng ngang - HDD phù hợp nhất với đất pha sét, cát không kết dính và phù sa vì nó có khả năng lơ lửng trong dung dịch khoan (chẳng hạn như bentonit) để loại bỏ. Nó được sử dụng cho chiều dài lắp đặt dài, trong một số trường hợp lớn hơn 1800 mét và độ sâu lên đến 15 mét. Đường kính ống thay đổi từ 50 đến 1200 mm có thể được lắp đặt bằng phương pháp này. Độ chính xác đạt được với ổ cứng là +/- 100 mm. Khi được sử dụng trong lớp phủ mặt đất nông, ổ cứng có thể gây ra các chuyển động trên mặt đất như lồi lõm hoặc sụp đổ và làm mất dung dịch khoan.

Microtunneling - MTBM hoạt động tốt nhất trong các thành tạo mềm và mực nước ngầm cao nhưng chúng có thể được sử dụng để khoan qua tất cả các loại đất, cát, đất sét và thậm chí qua đá cứng. Chiều dài lắp đặt có thể vượt quá 225 mét với các độ sâu khác nhau. Đường kính ống thay đổi từ 250 đến 3000 mm có thể được lắp đặt bằng phương pháp này. Độ chính xác đạt được là tốt nhất là +/- 10 mm, mặc dù có thể cao hơn khi có đường kính lớn.

Phù hợp nhất cho

Khoan định hướng ngang HDD - Các giàn HDD yêu cầu nhiều loại hệ thống để có thể lắp đặt chính xác. Vì nó được phóng từ bề mặt và vòng cung xuống đất trước khi nó đi ra đầu kia, nên phương pháp này không thể được sử dụng để lắp đặt các đường ống dẫn trọng lực. HDD phù hợp nhất để lắp đặt đường dây áp lực, đường nước, đường cáp, đường ống dẫn khí, hệ thống cống bơm, ống dẫn. Lắp đặt đường ống sử dụng khoan định hướng ngang HDD rẻ hơn so với đường ống nhỏ.

Microtunneling - Phương pháp này tuyệt vời để lắp đặt các đường ống yêu cầu cấp chính xác như cống tự chảy. Nó cũng được sử dụng để lắp đặt các đường ống khác như đường ống dẫn khí, nước và đường cáp. Mặc dù microtunneling đắt hơn một chút so với HDD nhưng độ chính xác, độ tin cậy và chi phí bảo trì đường ống sau khi lắp đặt thấp hơn khiến nó trở thành lựa chọn tốt hơn trong hầu hết các trường hợp.

Quá trình khoan ngầm

Phương pháp HDD là một quá trình gồm hai giai đoạn. Giai đoạn đầu tiên liên quan đến việc khoan một lỗ thí điểm bằng cách sử dụng một mũi khoan có hướng dẫn có thể giám sát dọc theo một con đường đã định. Lỗ thí điểm có đường kính khoảng 1 đến 5 inch dọc theo đường tâm của việc căn chỉnh đường ống được đề xuất. Khi chuỗi khoan đạt đến điểm thoát, giai đoạn thứ hai được bắt đầu.

Giai đoạn thứ hai liên quan đến việc gắn một mũi doa có kích thước gần đúng như ống sản phẩm vào cuối chuỗi khoan sau khi tháo mũi khoan và kéo nó trở lại điểm nhập. Đôi khi có thể phải thực hiện một số lần vượt qua trước khi đạt được đường kính lỗ mong muốn. (Đọc thêm: Tại sao doa lại quan trọng đối với quy trình khoan ngầm, cùng với các loại máy đo phản ứng có sẵn.)

Đường kính lỗ khoan là khoảng. Lớn hơn 50% so với đường kính ống để có thể kéo dây ống dễ dàng. Ống sản phẩm được gắn vào mũi doa và được kéo qua lỗ khoan. Trong suốt quá trình, giám sát điện tử của đường khoan được thực hiện để đạt được mức độ chính xác tối đa. Một hệ thống bùn giúp lưu thông chất lỏng khoan và giúp vận chuyển các vết khoan trở lại bề mặt.

Đường hầm siêu nhỏ - Một trục phóng được đào đến độ sâu lắp đặt đường ống và khung kích được thiết lập. Đầu máy cắt quay của MTBM đào đất khi nó tiến hành. Hệ thống dẫn đường bằng laser được cài đặt trong rơ le MTBM luôn chuyển cấp độ và vị trí cho người vận hành. Thành đẩy ở phía sau trục phóng giúp ống dẫn sản phẩm được đẩy vào lỗ khoan do MTBM tạo ra.

Một hệ thống bùn vòng kín vận chuyển cành giâm và dung dịch khoan trở lại bề mặt để lắng và tuần hoàn. Phương pháp này yêu cầu điều kiện nền đất ổn định và do đó các điều kiện đất không lường trước được như nước ngầm hoặc mực nước ngầm cao có thể yêu cầu các biện pháp khắc phục như đóng băng hoặc khử nước. Nhiều loại đầu cắt có sẵn để cắt qua các loại đất khác nhau hoặc xuyên qua đá nếu cần.

Đưa ra một lựa chọn có thông tin

Sự lựa chọn giữa khoan định hướng ngang HDD và microtunneling phụ thuộc vào các yếu tố như kích thước và vật liệu đường ống, dung sai cho phép, diện tích sẵn có, điều kiện đất nền và đất dưới bề mặt tại địa điểm.

Các khúc cua trong đường ống HDD có thể trở thành điểm yếu dẫn đến tăng chi phí bảo trì và nguy cơ hỏng đường ống.

Microtunneling có tính toàn vẹn của đường ống cao hơn do thiết kế thẳng hoặc cong từ hố đến hố giúp giảm chi phí bảo trì và nguy cơ hỏng hóc.

Đối với các đường ống dẫn áp lực như khí đốt, đường ống dẫn nước, ống cống bơm và đường ống cáp, khoan định hướng ngang HDD là một lựa chọn tốt hơn và cũng tiết kiệm chi phí.

Đối với các công trình yêu cầu cấp chính xác và độ chính xác như trong cống tự chảy, phương pháp sử dụng đường hầm siêu nhỏ là phương pháp được ưa chuộng.

Microtunneling đắt hơn khoan định hướng HDD nhưng cuối cùng thì nó có độ chính xác và độ tin cậy cao hơn.

Đối với các dự án ngân sách nhỏ hơn, nơi độ chính xác và chi phí dài hạn không phải là yếu tố chính, thì khoan định hướng HDD sẽ được ưu tiên hơn.

Trong đó độ chính xác và chi phí dài hạn là ưu tiên, thì microtunneling mặc dù đắt tiền, là cách đi đúng đắn.

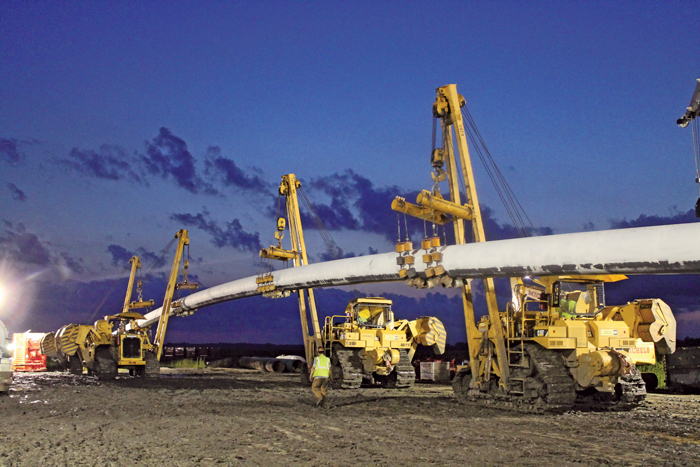

Bạn có sử dụng khoan định hướng ngang không?

Khoan định hướng ngang (HDD), còn được gọi là doa định hướng, là một kỹ thuật xây dựng rãnh không tác động tối thiểu được sử dụng để lắp đặt đường ống ngầm, ống dẫn, dây cáp hoặc bất kỳ tiện ích nào khác dọc theo một con đường được xác định trước.

Hướng dẫn miễn phí của chúng tôi sẽ cung cấp cho các chuyên gia trong ngành hiểu biết sâu hơn về khoan ngang dẫn hướng HDD và cách áp dụng kiến ​​thức đó vào việc xây dựng không rãnh.
