Kỹ thuật vận hành máy khoan kéo ống ngầm bằng phương tiện khoan robot

KHOAN HƯỚNG NGANG (HDD.) trong quá trình khoan đặt ống ngầm

1. Khảo sát bằng thiết bị thăm dò (GROSS POWR PATING) đang thăm dò đường ống ngầm sử dụng GPR để kiểm tra chướng ngại vật trước khi thi công Máy GPR kiểm tra chỉ số độ sâu lên đến 5-7 mét nếu phát hiện đường ống ngầm và vật cản đọc dạng sóng cho biết độ sâu của đường ống
2. Chuẩn bị lắp đặt thiết bị khoan đặt ống ngầm .
Sau khi khảo sát, thợ vận hành máy khoan ngầm phải đặt điểm khoan định vị vào máy tính. Và sau đó chủ nhân đã mang các công cụ Để lắp đặt máy và thiết lập điểm và độ sâu theo các chướng ngại vật trên công trường
3. PILOT BORE Khoan định hướng
Đó là máy khoan sử dụng đầu khoan phù hợp từng loại đất. Nó được gắn vào cuối ống khoan thép (ROD), đường kính 6 - 10 cm, dài khoảng 3,05 - 4,50 m., Được đẩy và quay bằng hệ thống thủy lực, bên trong tim có chứa một máy phát vô tuyến. Máy thu phát sóng cầm tay (DIGITRAK) và (DIGITRAK) sẽ gửi tín hiệu đến đầu đọc. Và máy có thể điều chỉnh tín hiệu vị trí, độ sâu của mũi khoan, nhiệt độ đầu khoan Hoặc thậm chí là nguồn pin Trong số các đầu thông tin này Cho phép nhà thầu khoan robot kiểm soát hướng Và độ sâu của đầu khoan
4. Doa mở rộng đường ống ngầm BACK REAMMING.
Khi đầu khoan đã đến đích được chỉ định Sẽ lấy trái tim tôi ra Và chèn một đầu doa lớn hơn (REAMMING) theo yêu cầu Để mở rộng đường khoan Để nở ra lớn hơn kích thước ống kéo ít nhất 1 - 1,5 lần Ở giai đoạn này, vệt BENTONITE sẽ được bơm vào nếu đất là cát. Và sẽ thêm chất tạo bọt (DRILL DET) và polyme (POLYMER) khi đất là đất tạo ra. Để giúp bôi trơn Lớp bảo vệ đất và tường bên trong các đầu khoan hầm (REAMMING).

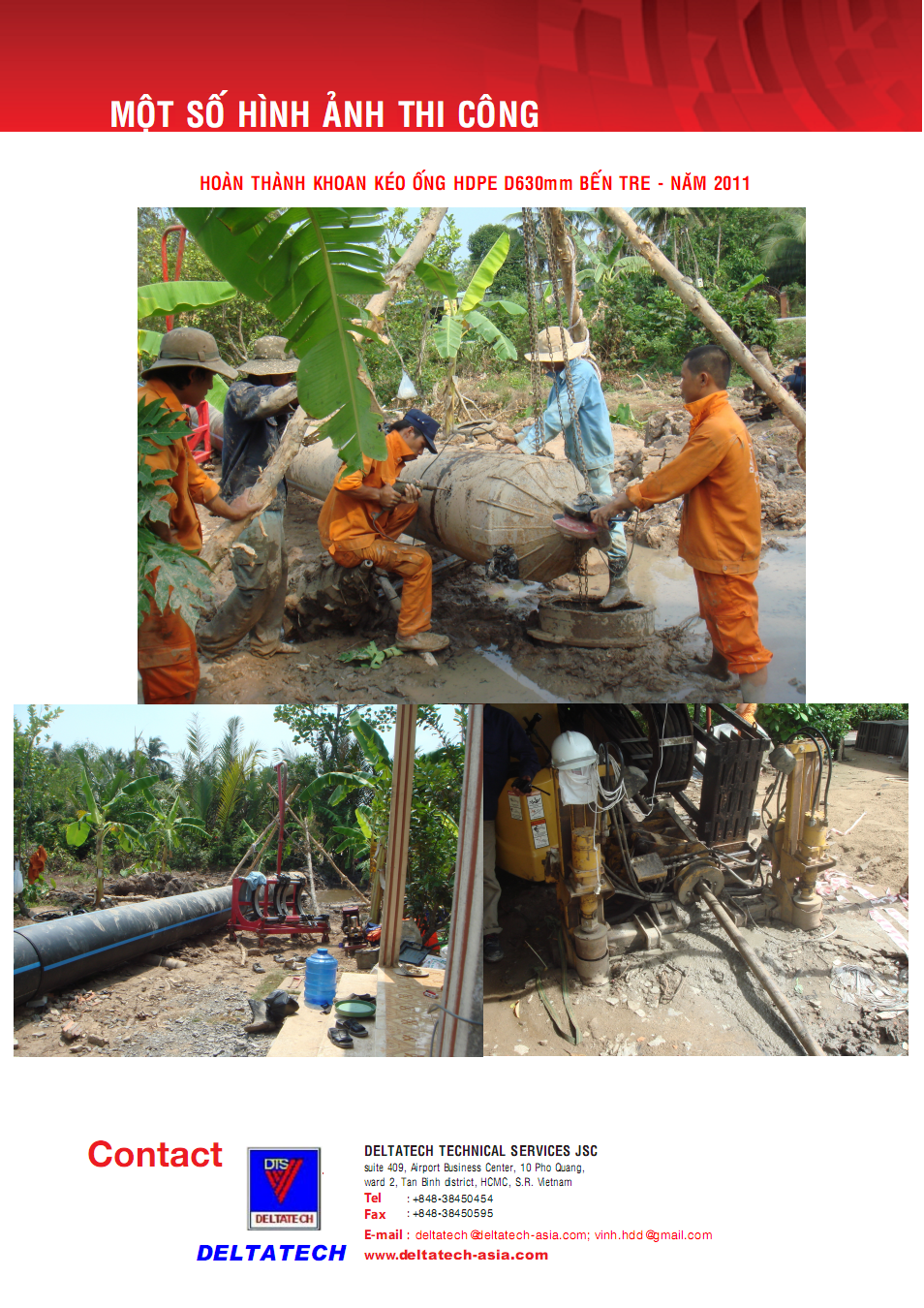

5. Kỹ thuật chuẩn bị kéo đường ống ngầm theo phương pháp khoan qua đường: Khi doa để đảm bảo không có chướng ngại vật nào cản đường ống. Do đó kéo đường ống Với nguyên tắc kéo đường ống vào thay vì đất Các bước để kéo ống được trang bị Và cách làm tương tự như mũi khoan robot Thay vì khoan (DRILL ROD) đến phần cuối của đầu cắt, thay vào đó, chuyển động quay (SWIVEL) sẽ đưa máy kéo. Thay vào đó, cái đầu được kéo tiếp theo Đầu kéo nào sẽ kéo đường ống Và thanh kéo này không được để đất trộn Bentonite (BENTONITE), chất tạo bọt (DRILL DET) và polymer (POLYMER) vào trong ống vì sẽ làm cho bề mặt ống không sạch. Sau khi quá trình làm việc hoàn thành, các đường ống và thiết bị có thể được kiểm tra gọn gàng. Sau đó, thân chính được loại bỏ đầu xoay và đầu doa (REAMMING).

Khoan và kéo qua đường ống bằng phương pháp KHOAN HƯỚNG NGANG (HDD) khoan qua đường ống bằng phương pháp KHOAN HƯỚNG NGANG. Thích hợp cho công việc ống dẫn điện thoại Công tác đường ống qua sông Đường ống dẫn khí đốt Công việc hệ thống ống nước Trước khi vận hành, phải khảo sát địa điểm khoan để phát hiện các chướng ngại vật ngầm như đường ống, cống rãnh… hiện có từ đó xác định khu vực lắp đặt máy. Thông thường, máy khoan ống sử dụng phương pháp HDD này cần không gian đặt máy khoảng 7 mét và vị trí khoan cách hố khoan khoảng 10-15 mét khi độ sâu của đường ống ngầm khoảng 2,5 - 3m.

Các thành phần công cụ được sử dụng để khoan, kéo ống ngầm và vật liệu bao gồm:

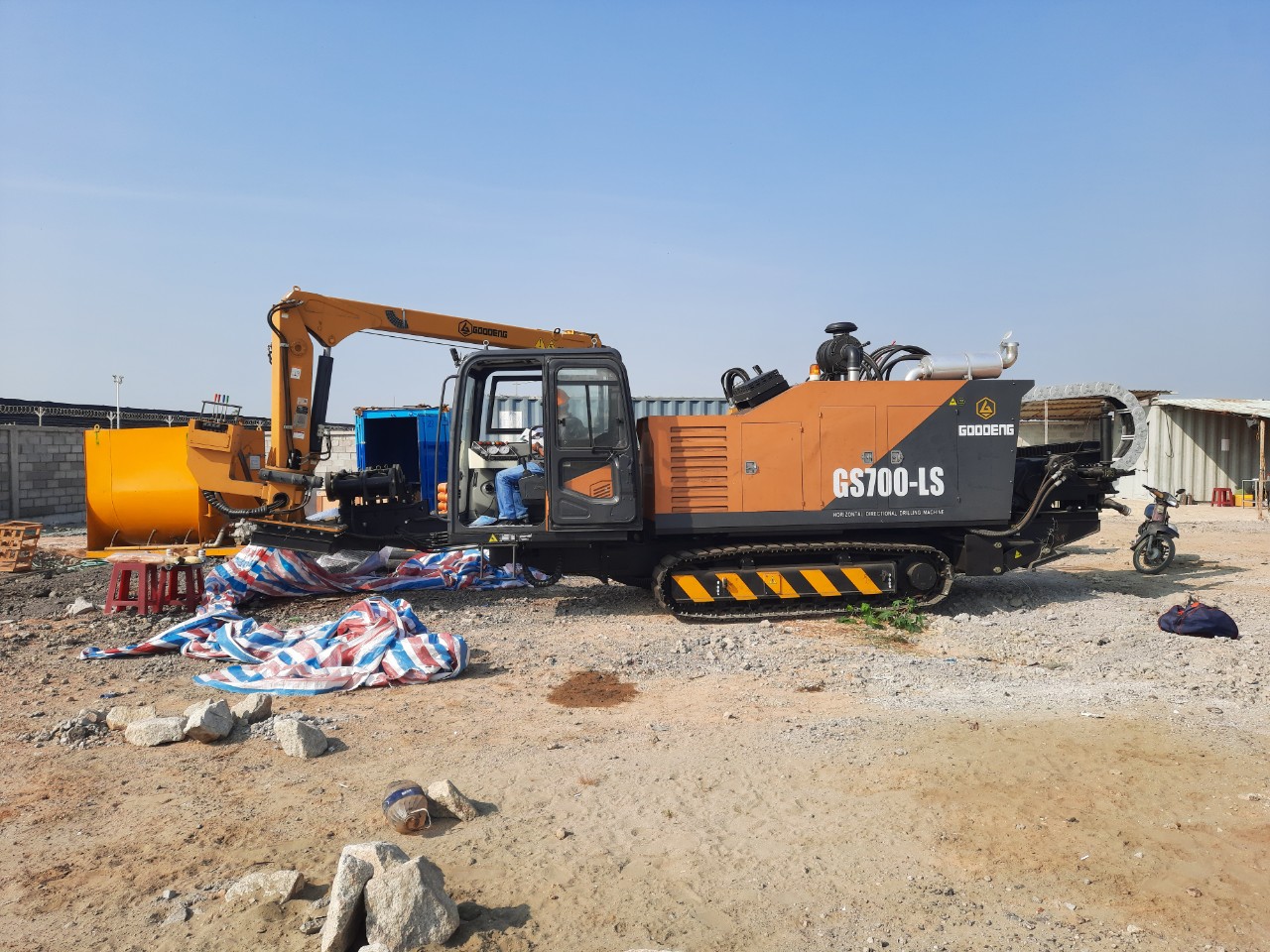

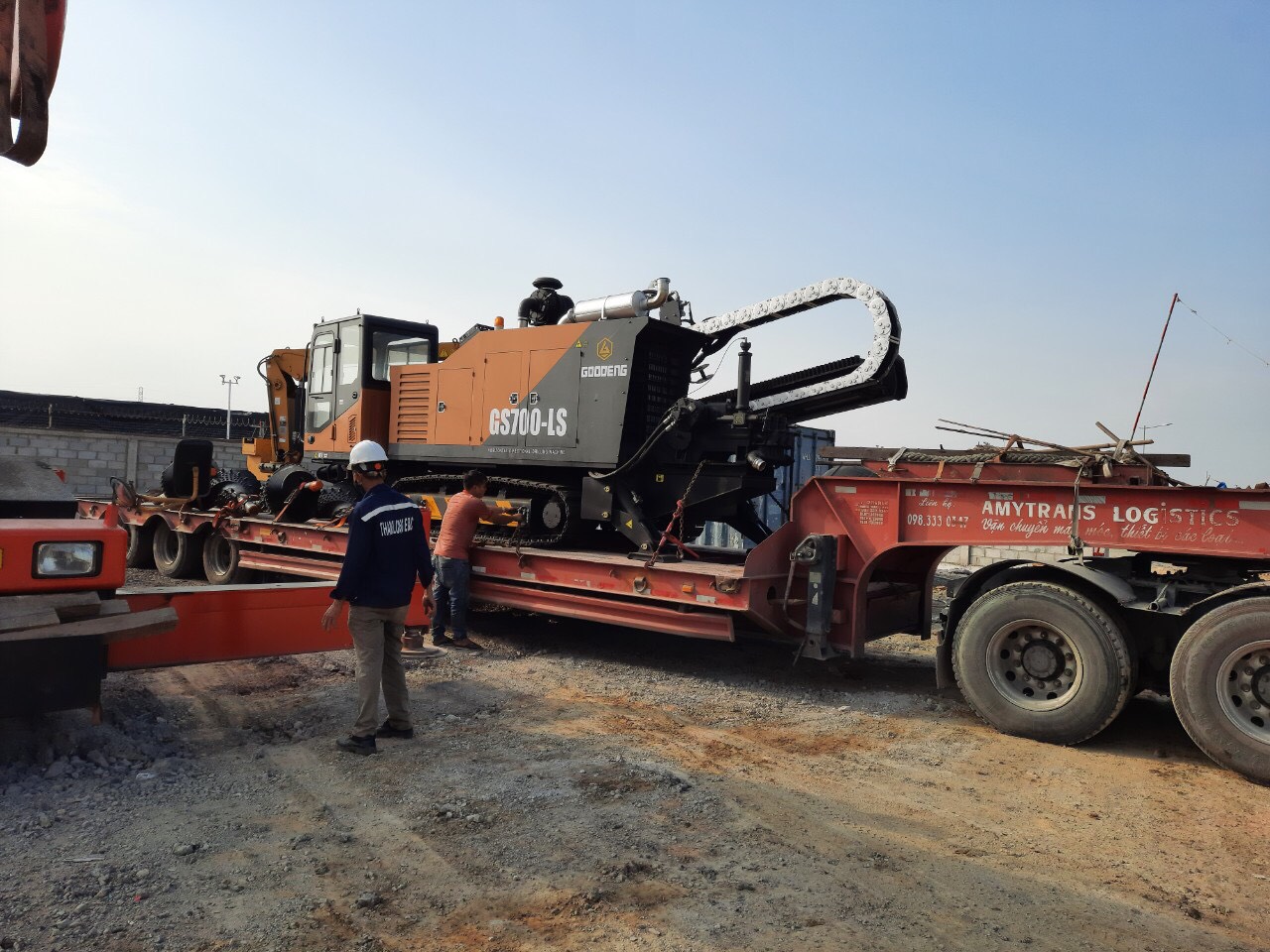

Giàn khoan kéo với thiết bị khoan ngầm robot
Máy kiểm tra khoan là thiết bị thu phát sóng dịnh vị đầu mũi khoan
Đường ống chôn ngầm HDPE PN 10 hoặc ống thép
Dung dịch Bentonit
Dung dịch polymer

Mũi khoan có ba bước hoạt động chính, bao gồm:
1. Sử dụng một mũi khoan thép dính vào cuối ống khoan để khoan lực đẩy. (ROD) có đường kính 6 cm, mỗi phần dài khoảng 3,00 mét, được đẩy và xoay bằng hệ thống thủy lực bên trong mũi khoan, lắp đặt máy phát sóng vô tuyến trên máy thu cầm tay. Nó gửi tín hiệu đến đầu đọc thẻ và máy có thể giải thích tín hiệu vị trí. Độ sâu của đầu dò, xoay mũi khoan, nhiệt độ mũi khoan và thậm chí cả mức pin. Dữ liệu này cho phép nhà thầu khoan robot kiểm soát hướng và độ sâu của mũi khoan.
2. Xây dựng một đường hầm Khi mũi khoan đạt đến vị trí được chỉ định, nhà thầu khoan robot sẽ tháo mũi khoan và chèn nó vào mũi khoan robot. (REMER) lỗ để tạo ra một đường hầm lớn hơn để mở rộng các đường khoan để mở rộng kích thước của nó để các đường ống được kéo. Trong bước này, việc tiêm dung dịch benzoate (BENTONITE) và polyme (POLYMER) được thực hiện, còn được gọi là "đất nhân tạo", để giúp bôi trơn và xây dựng các bức tường chống đất trong đường hầm.
3. Kéo ống trở lại Một khi thu thập dữ liệu, tạo ra một đường hầm đủ lớn bằng 130% đường kính ống, và sau đó kéo các đường ống. Nguyên tắc là kéo đường ống vào lổ khoan đã được doa kỹ. Các bước để kéo đường ống bao gồm một đầu doa hoạt động xoay tròn phía trước đường ống, và chúng ta sẽ chèn đầu kéo vào cuối vòng quay. Đầu kéo này sẽ được đóng lại vào đường ống với đất trộn với benzoate (BENTONITE) và polymer, vì điều này sẽ làm cho bề mặt bên trong đường ống không sạch sẽ. Sau khi hoạt động hoàn tất, kiểm tra sự phù hợp của ống và phụ kiện, sau đó tháo đầu mũi khoan (REMER) và quay đầu. (SWIVEL) và rút ống ra. Làm sạch ống và tiếp tục kiểm tra ống phù hợp với công nghệ khoan ngầm kéo ống.
