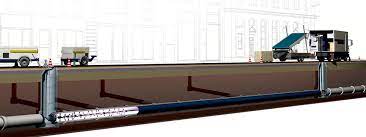

BIỆN PHÁP THI CÔNG KHOAN NGẦM CẢI TẠO ĐƯỜNG ỐNG NƯỚC THẢI

Mục đích của tài liệu này là đưa ra biện pháp thi công khoan ngầm cải tạo đường ống nước thải để Nhà thầu thực hiện và kiểm soát việc thi công lắp đặt ngầm bằng phương pháp khoan ngang đường ống nước thải tại các vị trí như bản vẽ đính kèm.

Dự án: Khu dân cư CITYLAND Z751-B&D.

Địa điểm: Số 18 Phan Văn Trị, phường 10, quận Gò Vấp.

Mục đích của tài liệu này là đưa ra biện pháp thi công khoan ngầm cải tạo đường ống nước thải để Nhà thầu thực hiện và kiểm soát việc thi công lắp đặt ngầm bằng phương pháp khoan ngang đường ống nước thải tại các vị trí như bản vẽ đính kèm.





Danh sách máy móc thiết bị thi công:

STT

Chủng loại MMTB

Số lượng

Sở hữu/Thuê

Ghi chú

1

Cần cẩu 70 tấn

01

Thuê

2

Máy phát điện 20 kVA

01

Thuê

3

Máy đào 1m3

02

Thuê

4

Máy hàn A300

15

Sở hữu

5

Máy hàn tích

10

Thuê

5

Máy mài, cắt Ø150

10

Sở hữu

6

Máy cẩu 20-40 tấn

3

Thuê

7

Máy nén khí dầu (8m3/phút)

01

Sở hữu

8

Máy khoan ngang cầm tay

10

Sở hữu

9

Máy nén áp lực + Recorder

01

Thuê

10

Máy khoan ngang ống ngầm HDD

01

Sở hữu

11

Bộ trộn dung dịch khoan 2000L

01

Sở hữu

12

Bộ định vị đầu khoan

01

Thuê

13

Máy đo khoảng cách bằng tia laser

01

Sở hữu

14

Máy đo sâu

01

Thuê

15

Bộ đàm

03

Sở hữu

16

Xe bồn chở nước sạch

01

Thuê

17

Xe bồn chở betone

01

Thuê

18

Máy đào gầu thuận

01

Thuê

19

Máy bơm nước 10m3/h

02

Thuê

20

Cừ lasen

M

2304

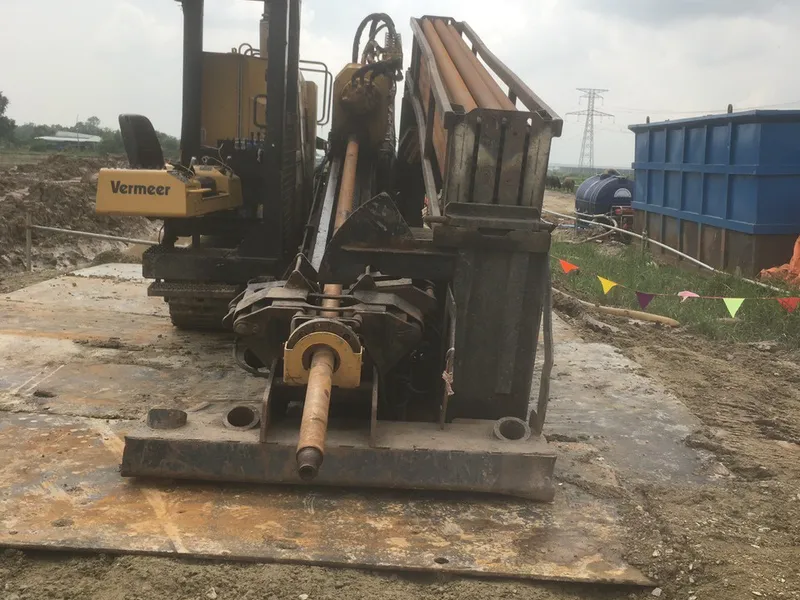

Các thông số kỹ thuật của máy khoan ngang GS – 700 – LS:

STT

Các thông số

Gía trị

1

Lực đẩy

700KN

2

Lực kéo

1400KN

3

Momen xoắn

30000Nm

4

Công suất động cơ

199KW

5

Đường kính khoan tối đa

1500MM

5

Chiều dài khoan tối đa

900M

CÔNG TRÌNH TẠM PHỤC VỤ THI CÔNG KHOAN NGẦM CẢI TẠO ĐƯỜNG ỐNG NƯỚC THẢI

Sbố trí 01 container 6 ft có chứa các MMTB, dụng cụ phục vụ thi công và các công trình phụ trợ phục vụ thi công đặt tại bãi tập kết trong khu vực thi công.

Văn phòng làm việc tại công trường: tại văn phòng CITYLAND.

Lán tạm nghỉ; ăn ca của cán bộ/công nhân sẽ được lắp dựng gần công trình và thuê nhà dân cách khu vực thi công khoảng 6 km.

Sử dụng điện tại khu dân cư Cityland kết hợp máy phát điện 20kVA cung cấp điện để khoan và hàn ống. Nguồn nước phụ vụ cho công tác khoan được cung cấp bằng xe bồn và các bồn nước di động.

TIẾN ĐỘ THI CÔNG KHOAN

Tiến độ thi công khoan ngầm cải tạo đường ống nước thải được lập tính từ ngày Chủ đầu tư nhận được giấy phép chấp thuận thi công.

Chi tiết tiến độ thi công sẽ được thiết lập và sẽ được hiệu chỉnh, cập nhật theo thực tế thi công dự kiến thời gian 3 - 4 tháng.



VẬT TƯ THI CÔNG

Danh mục vật tư chính thi công các đoạn tuyến ống nước thải bao gồm như sau:

Stt

Vật tư, thiết bị

Std

Facing

Sch

inch

ĐV

K.lượng

1

Ống HDPE D300

API 5L

BE

40

m

812

CHIỀU SÂU, KHOẢNG CÁCH TỚI CÁC CÔNG TRÌNH NGẦM

Chiều sâu chôn ống theo thiết kế đã được Chủ đầu tư phê duyệt là được không cần thẩm định lại thiết kế:

Khoan ngầm về trạm xử lý số 4

Khoan ngầm và kéo ống D300 – HDPE đoạn từ TS4.1 đến TS4.5 (Vị trí tuyến đường D4) dài 89.95m, khoảng cách từ mặt đường đến ống HDPE là 3m.

Khoan ngầm và kéo ống D300 – HDPE đoạn từ TS4.5 đến TS4.6 (Vị trí tuyến đường N2a) dài 26.37m, khoảng cách từ mặt đường đến ống HDPE là 3m.

Khoan ngầm và kéo ống D300 – HDPE đoạn từ TS4.6 đến TS4.8 (Vị trí tuyến đường D5) dài 51.86m, khoảng cách từ mặt đường đến ống HDPE là 3m.

Khoan ngầm và kéo ống D300 – HDPE đoạn từ TS4.8 đến TS4.11 (Vị trí tuyến đường N3) dài 76.32m, khoảng cách từ mặt đường đến ống HDPE là 3m.

Khoan ngầm về trạm xử lý số 6

Khoan ngầm và kéo ống D300 – HDPE đoạn từ TS6.1 đến TS6.4 (Vị trí tuyến đường N5) dài 71.48m, khoảng cách từ mặt đường đến ống HDPE là 3m.

Khoan ngầm và kéo ống D300 – HDPE đoạn từ TS6.12 đến TS6.6 (Vị trí tuyến đường D9) dài 70.87m, khoảng cách từ mặt đường đến ống HDPE là 3m.

Khoan ngầm và kéo ống D300 – HDPE đoạn từ TS6.6 đến TS6.9 (Vị trí tuyến đường N4) dài 83.70m, khoảng cách từ mặt đường đến ống HDPE là 4m.

Khoan ngầm về trạm xử lý số 7

Khoan ngầm và kéo ống D300 – HDPE đoạn từ TS7.1 đến TS7.4 (Vị trí tuyến đường N4) dài 96.44m, khoảng cách từ mặt đường đến ống HDPE là 3m.

Khoan ngầm và kéo ống D300 – HDPE đoạn từ TS7.4 đến TS7.6 (Vị trí tuyến đường D1) dài 54.70m, khoảng cách từ mặt đường đến ống HDPE là 3m.

Khoan ngầm và kéo ống D300 – HDPE đoạn từ TS7.6 đến TS7.10 (Vị trí tuyến đường N5) dài 128.65m, khoảng cách từ mặt đường đến ống HDPE là 3m.

Khoan ngầm và kéo ống D300 – HDPE đoạn từ TS7.10 đến TS7.17 (Vị trí tuyến đường D10) dài 194.24m, khoảng cách từ mặt đường đến ống HDPE là 3m.

BIỆN PHÁP THI CÔNG

Khảo sát

Khảo sát bố trí thi công

Đội thi công khoan ngầm cải tạo đường ống nước thải, Đội khảo sát tiến hành khảo sát thực địa theo tuyến đã được xác định; khảo sát các đoạn sẽ được lắp đặt ống ngầm theo phương pháp khoan ngang. Từ khảo sát thực tế xác định đặc điểm nền đất, các trở ngại hiện hữu nếu có (đường dây, cáp ngầm, ống cống,…), Từ kết quả khảo sát, xác định được vị trí đặt máy khoan, vị trí rải ống để hàn tổ hợp ống HDPE D300, mặt bằng chuẩn bị kéo, phương án thi công tập kết thiết bị, vật tư, các trở ngại có thể gặp và đề xuất giải pháp đẩy nhanh tiến độ (nếu cần thiết).

Từ kết quả khảo sát xác định các bước triển khai thi công và các biện pháp kèm theo như sau:

KHOAN NGẦM VỀ TRẠM XỬ LÝ SỐ 4

 Tại đoạn tuyến từ TS4.1 ĐẾN TS4.5

CÔNG TÁC CHUẨN BỊ:

* Tập kết máy, thiết bị thi công, vật tư tại vị trí TS4.1.

* Số lượng từng loại như sau:

Cần cẩu loại 40 - 70 tấn - 01 cái;

Máy khoan ngang ngang HDD - 01 cái;

Máy hàn điện 08 cái, máy hàn tích 04 cái;

Máy đào Kobeco loại 1m3 - 01 máy;

Máy bơm hút nước: 02 máy

* Bố trí container làm kho chứa tại vị trí thi công

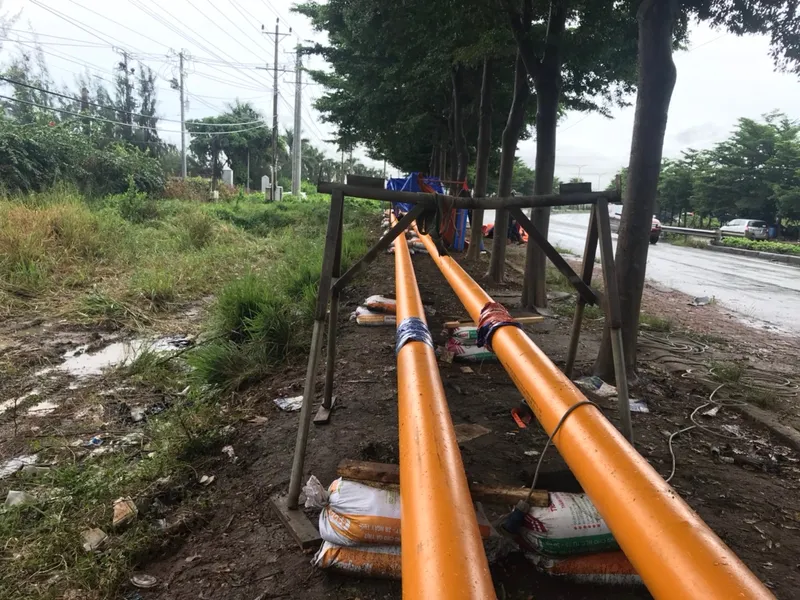

* Tập kết ống và triển khai hàn tổ hợp tại vị trí các hố tiếp nhận.

CÔNG TÁC THI CÔNG :

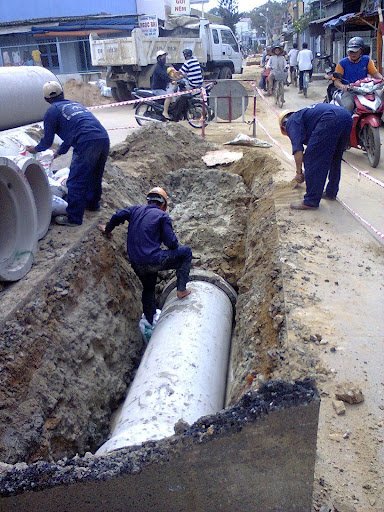

* Đào hố đặt máy khoan ngang có kích thước (4x2x4,5) tại các vị trí: TS4.1 (*)

* Đào hố tiếp nhận có kích thước (8x2,5x4,5) tại các vị trí : TS4.5(*)

* Đặt máy tại các vị trí :

- Vị trí đặt máy : theo hướng tuyến ống cách hố đặt máy khoan, 25m.

Với kích thước theo bản vẽ đính kèm. Sử dụng cọc cừ lasen để chống sạc lở đất nhằm bảo vệ hố đặt máy khoan ngang và hố tiếp nhận.



Tại đoạn tuyến từ TS4.5 ĐẾN TS4.6

CÔNG TÁC CHUẨN BỊ:

* Tập kết máy, thiết bị thi khoan ngầm cải tạo đường ống nước thải, vật tư tại vị trí TS4.5.

* Số lượng từng loại thiết bị: giống đoạn tuyến TS 4.1 đến TS4.5.

* Bố trí container làm kho chứa tại vị trí thi công

* Tập kết ống và triển khai hàn tổ hợp tại vị trí các hố tiếp nhận.

CÔNG TÁC THI CÔNG :

* Đào hố đặt máy khoan ngang có kích thước (4x2x4,5) tại các vị trí: TS4.5 (*)

* Đào hố tiếp nhận có kích thước (8x2,5x4,5) tại các vị trí : TS4.6(*)

* Đặt máy tại các vị trí :

- Vị trí đặt máy : theo hướng tuyến ống cách hố đặt máy khoan, 25m.

Với kích thước theo bản vẽ đính kèm. Sử dụng cọc cừ lasen để chống sạc lở đất nhằm bảo vệ hố đặt máy khoan ngang và hố tiếp nhận.

Tại đoạn tuyến từ TS4.6 ĐẾN TS4.8

CÔNG TÁC CHUẨN BỊ:

* Tập kết máy, thiết bị thi công, vật tư tại vị trí TS4.6.

* Số lượng từng loại giống đoạn tuyến TS 4.1 đến TS4.5.

* Bố trí container làm kho chứa tại vị trí thi công

* Tập kết ống và triển khai hàn tổ hợp tại vị trí các hố tiếp nhận.

CÔNG TÁC THI CÔNG :

* Đào hố đặt máy khoan ngang có kích thước (4x2x4,5) tại các vị trí: TS4.6 (*)

* Đào hố tiếp nhận có kích thước (8x2,5x4,5) tại các vị trí : TS4.8(*)

* Đặt máy tại các vị trí :

- Vị trí đặt máy : theo hướng tuyến ống cách hố đặt máy khoan, 25m.

Với kích thước theo bản vẽ đính kèm. Sử dụng cọc cừ lasen để chống sạc lở đất nhằm bảo vệ hố đặt máy khoan ngang và hố tiếp nhận.

Tại đoạn tuyến từ TS4.8 ĐẾN TS4.11

CÔNG TÁC CHUẨN BỊ:

* Tập kết máy, thiết bị thi công, vật tư tại vị trí TS4.8.

* Số lượng từng loại giống đoạn tuyến TS 4.1 đến TS4.5

* Bố trí container làm kho chứa tại vị trí thi công

* Tập kết ống và triển khai hàn tổ hợp tại vị trí các hố tiếp nhận.

CÔNG TÁC THI CÔNG :

* Đào hố đặt máy khoan ngang có kích thước (4x2x4,5) tại các vị trí: TS4.8 (*)

* Đào hố tiếp nhận có kích thước (8x2,5x4,5) tại các vị trí : TS4.11(*)

* Đặt máy tại các vị trí :

- Vị trí đặt máy : theo hướng tuyến ống cách hố đặt máy khoan, 25m.

Với kích thước theo bản vẽ đính kèm. Sử dụng cọc cừ lasen để chống sạc lở đất nhằm bảo vệ hố đặt máy khoan ngang và hố tiếp nhận.

KHOAN NGẦM VỀ TRẠM XỬ LÝ SỐ 6

Tại đoạn tuyến từ TS6.1 ĐẾN TS6.4

CÔNG TÁC CHUẨN BỊ:

* Tập kết máy, thiết bị thi công khoan ngầm cải tạo đường ống nước thải, vật tư tại vị trí TS6.1.

* Số lượng từng loại như sau:

Cần cẩu loại 40 - 70 tấn - 01 cái;

Máy khoan ngang ngang HDD - 01 cái;

Máy hàn điện 08 cái, máy hàn tích 04 cái;

Máy đào Kobeco loại 1m3 - 01 máy;

Máy bơm hút nước: 02 máy

* Bố trí container làm kho chứa tại vị trí thi công

* Tập kết ống và triển khai hàn tổ hợp tại vị trí các hố tiếp nhận.

CÔNG TÁC THI CÔNG :

* Đào hố đặt máy khoan ngang có kích thước (4x2x4,5) tại các vị trí: TS6.1 (*)

* Đào hố tiếp nhận có kích thước (8x2,5x4,5) tại các vị trí : TS6.4(*)

* Đặt máy tại các vị trí :

- Vị trí đặt máy : theo hướng tuyến ống cách hố đặt máy khoan, 25m.

Với kích thước theo bản vẽ đính kèm. Sử dụng cọc cừ lasen để chống sạc lở đất nhằm bảo vệ hố đặt máy khoan ngang và hố tiếp nhận.

Tại đoạn tuyến từ TS6.12 ĐẾN TS6.6

CÔNG TÁC CHUẨN BỊ:

* Tập kết máy, thiết bị thi công khoan ngầm cải tạo đường ống nước thải, vật tư tại vị trí TS6.12.

* Số lượng từng loại thiết bị giống đoạn tuyến TS6.1 đến TS6.4

* Bố trí container làm kho chứa tại vị trí thi công

* Tập kết ống và triển khai hàn tổ hợp tại vị trí các hố tiếp nhận.

CÔNG TÁC THI CÔNG :

* Đào hố đặt máy khoan ngang có kích thước (4x2x4,5) tại các vị trí: TS6.12 (*)

* Đào hố tiếp nhận có kích thước (8x2,5x4,5) tại các vị trí : TS6.6 (*)

* Đặt máy tại các vị trí :

- Vị trí đặt máy : theo hướng tuyến ống cách hố đặt máy khoan, 25m.

Với kích thước theo bản vẽ đính kèm. Sử dụng cọc cừ lasen để chống sạc lở đất nhằm bảo vệ hố đặt máy khoan ngang và hố tiếp nhận.

Tại đoạn tuyến từ TS6.6 ĐẾN TS6.9

CÔNG TÁC CHUẨN BỊ:

* Tập kết máy, thiết bị thi công khoan ngầm cải tạo đường ống nước thải, vật tư tại vị trí TS6.6.

* Số lượng từng loại thiết bị giống đoạn tuyến TS6.1 đến TS6.4

* Bố trí container làm kho chứa tại vị trí thi công

* Tập kết ống và triển khai hàn tổ hợp tại vị trí các hố tiếp nhận.

CÔNG TÁC THI CÔNG :

* Đào hố đặt máy khoan ngang có kích thước (4x2x4,5) tại các vị trí: TS6.6 (*)

* Đào hố tiếp nhận có kích thước (8x2,5x4,5) tại các vị trí : TS6.9(*)

* Đặt máy tại các vị trí :

- Vị trí đặt máy : theo hướng tuyến ống cách hố đặt máy khoan, 25m.

Với kích thước theo bản vẽ đính kèm. Sử dụng cọc cừ lasen để chống sạc lở đất nhằm bảo vệ hố đặt máy khoan ngang và hố tiếp nhận.

KHOAN NGẦM VỀ TRẠM XỬ LÝ SỐ 7

Tại đoạn tuyến từ TS7.1 ĐẾN TS7.4

CÔNG TÁC CHUẨN BỊ:

* Tập kết máy, thiết bị thi công khoan ngầm cải tạo đường ống nước thải, vật tư tại vị trí TS7.1.

* Số lượng từng loại như sau:

Cần cẩu loại 40 - 70 tấn - 01 cái;

Máy khoan ngang ngang HDD - 01 cái;

Máy hàn điện 08 cái, máy hàn tích 04 cái;

Máy đào Kobeco loại 1m3 - 01 máy;

Máy bơm hút nước: 02 máy

* Bố trí container làm kho chứa tại vị trí thi công

* Tập kết ống và triển khai hàn tổ hợp tại vị trí các hố tiếp nhận.

CÔNG TÁC THI CÔNG :

* Đào hố đặt máy khoan ngang có kích thước (4x2x4,5) tại các vị trí: TS7.1 (*)

* Đào hố tiếp nhận có kích thước (8x2,5x4,5) tại các vị trí : TS7.4(*)

* Đặt máy tại các vị trí :

- Vị trí đặt máy : theo hướng tuyến ống cách hố đặt máy khoan, 25m.

Với kích thước theo bản vẽ đính kèm. Sử dụng cọc cừ lasen để chống sạc lở đất nhằm bảo vệ hố đặt máy khoan ngang và hố tiếp nhận.

Tại đoạn tuyến từ TS7.4 ĐẾN TS7.6

CÔNG TÁC CHUẨN BỊ:

* Tập kết máy, thiết bị thi công khoan ngầm cải tạo đường ống nước thải, vật tư tại vị trí TS7.4.

* Số lượng từng loại thiết bị giống đoạn tuyến TS7.1 đến TS7.4

* Bố trí container làm kho chứa tại vị trí thi công

* Tập kết ống và triển khai hàn tổ hợp tại vị trí các hố tiếp nhận.

CÔNG TÁC THI CÔNG :

* Đào hố đặt máy khoan ngang có kích thước (4x2x4,5) tại các vị trí: TS7.4 (*)

* Đào hố tiếp nhận có kích thước (8x2,5x4,5) tại các vị trí : TS7.6(*)

* Đặt máy tại các vị trí :

- Vị trí đặt máy : theo hướng tuyến ống cách hố đặt máy khoan, 25m.

Với kích thước theo bản vẽ đính kèm. Sử dụng cọc cừ lasen để chống sạc lở đất nhằm bảo vệ hố đặt máy khoan ngang và hố tiếp nhận.

Tại đoạn tuyến từ TS7.6 ĐẾN TS7.10

CÔNG TÁC CHUẨN BỊ:

* Tập kết máy, thiết bị thi công khoan ngầm cải tạo đường ống nước thải, vật tư tại vị trí TS7.6.

* Số lượng từng loại thiết bị giống đoạn tuyến TS7.1 đến TS7.4

* Bố trí container làm kho chứa tại vị trí thi công

* Tập kết ống và triển khai hàn tổ hợp tại vị trí các hố tiếp nhận.

CÔNG TÁC THI CÔNG :

* Đào hố đặt máy khoan ngang có kích thước (4x2x4,5) tại các vị trí: TS7.6 (*)

* Đào hố tiếp nhận có kích thước (8x2,5x4,5) tại các vị trí : TS7.10(*)

* Đặt máy tại các vị trí :

- Vị trí đặt máy khoan ngang ngang : theo hướng tuyến ống cách hố đặt máy khoan, 25m.

Với kích thước theo bản vẽ đính kèm. Sử dụng cọc cừ lasen để chống sạc lở đất nhằm bảo vệ hố đặt máy khoan ngang và hố tiếp nhận.

Tại đoạn tuyến từ TS7.10 ĐẾN TS7.17

CÔNG TÁC CHUẨN BỊ:

* Tập kết máy, thiết bị thi công khoan ngầm cải tạo đường ống nước thải, vật tư tại vị trí TS7.10.

* Số lượng từng loại thiết bị giống đoạn tuyến TS7.1 đến TS7.4

* Bố trí container làm kho chứa tại vị trí thi công

* Tập kết ống và triển khai hàn tổ hợp tại vị trí các hố tiếp nhận.

CÔNG TÁC THI CÔNG :

* Đào hố đặt máy khoan ngang có kích thước (4x2x4,5) tại các vị trí: TS7.10 (*)

* Đào hố tiếp nhận có kích thước (8x2,5x4,5) tại các vị trí : TS7.17(*)

* Đặt máy tại các vị trí :

- Vị trí đặt máy : theo hướng tuyến ống cách hố đặt máy khoan, 25m.

Với kích thước theo bản vẽ đính kèm. Sử dụng cọc cừ lasen để chống sạc lở đất nhằm bảo vệ hố đặt máy khoan ngang và hố tiếp nhận.

Ghi chú : (*) Kích thước có thể được điều chỉnh tại công trình

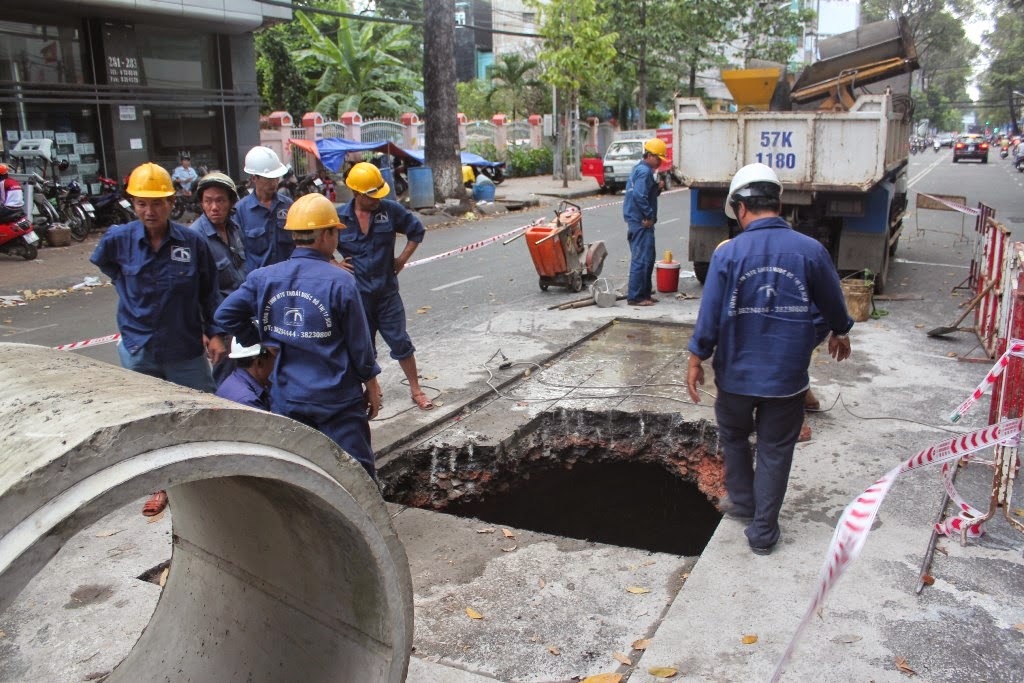

Vì công trình thi công qua các trục đường có nhiều phương tiện đi lại nên phải làm hàng rào bảo vệ và các biển báo an toàn cả ban ngày lẫn ban đêm (của hố đào hai bên lề đường). Phần đường giao thông chính vẫn hoạt động bình thường.





CÔNG TY CP TƯ VẤN ĐẦU TƯ & THIẾT KẾ XÂY DỰNG MINH PHƯƠNG

Địa chỉ: Số 28B Mai Thị Lựu, Phường Đa Kao, Q.1, TPHCM

Hotline:  0903649782 - (028) 3514 6426

Email: nguyenthanhmp156@gmail.com




Tin tức liên quan

Phương pháp khoan định hướng  HDD khoan ngầm qua đường sông
Phương pháp khoan định hướng HDD khoan ngầm qua đường sông

1300 Lượt xem

Phải mất rất nhiều thời gian để một đường ống đi qua con sông chính của hệ thống thoát nước lớn nhất Miền Bắc thông qua khoan định hướng ngang (HDD).
Thi công đường ống dẫn khí tuyến ống Cái Mép-Phú Mỹ và trạm phân phối khí Phú Mỹ
Thi công đường ống dẫn khí tuyến ống Cái Mép-Phú Mỹ và trạm phân phối khí Phú Mỹ

1007 Lượt xem

Biện pháp thi công đường ống khí D508 bọc ống lồng PVC D630mm bằng công nghệ khoan ngầm qua đường TL965 – Đoạn 1
Báo giá khoan ngầm cho việc Khoan ngầm kéo ống HDPE
Báo giá khoan ngầm cho việc Khoan ngầm kéo ống HDPE

934 Lượt xem

Sau khi xem khối lượng yêu cầu báo giá chào hàng cạnh tranh rút gọn, Công ty CP TVĐT & TKXD Minh Phương xin gửi Quý Công ty báo giá khoan ngầm cho việc Khoan ngầm kéo ống HDPE, ngầm như sau:
Đề xuất phương án khoan kích ngầm tuyến ống nước làm mát đi dưới Kênh xả nước làm mát và Băng tải than VA1
Đề xuất phương án khoan kích ngầm tuyến ống nước làm mát đi dưới Kênh xả nước làm mát và Băng tải than VA1

1130 Lượt xem

Lắp đặt hệ thống ống làm mát chạy ngầm của dự án Nhiệt điện Vũng Áng II tại vị trí giao nhau với băng tải và kênh xả của Nhiệt điện Vũng Áng I, bằng phương pháp khoan kích ống ngầm.
THI CÔNG KHOAN NGẦM HDD DỰ ÁN NGẦM HÓA ĐƯỜNG ỐNG KHÍ TẠI KCN CÁI MÉP
THI CÔNG KHOAN NGẦM HDD DỰ ÁN NGẦM HÓA ĐƯỜNG ỐNG KHÍ TẠI KCN CÁI MÉP

1185 Lượt xem

THI CÔNG KHOAN NGẦM HDD DỰ ÁN NGẦM HÓA ĐƯỜNG ỐNG KHÍ TẠI KCN CÁI MÉP
Khoan đặt ống ngầm băng qua sân trường học
Khoan đặt ống ngầm băng qua sân trường học

1137 Lượt xem

Phương pháp khoan robot là phương pháp đầu tư khoan đặt ống ngầm băng qua sân trường học dễ nhất và rẻ nhất.

Bình luận
  • Đánh giá của bạn
Đã thêm vào giỏ hàng
